皆さま、こんにちは(´・ω・｀)





本日４月２５日は、歩道橋の日



１９６３年のこの日、

大阪駅前に初めて歩道橋が完成しました( ´∀`ﾉﾉ☆ﾊﾟﾁﾊﾟﾁﾊﾟﾁﾊﾟﾁ



歩道橋って安全なんですけど、登って下る・・・結構大変なんですよねｗ

まぁ滅多に利用することはありませんが。



いい運動になりますわな。







さて！

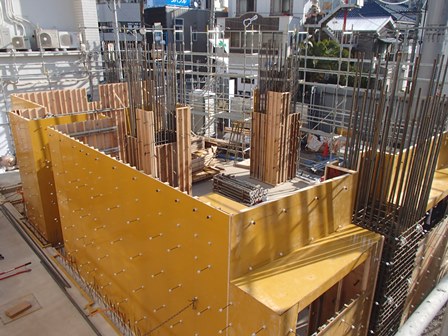

前回、１階の躯体工事という事で型枠の建て込みをご紹介しました

コンクリートパネルといった外部に使用する型枠になります。







この型枠を押さえる役目を果たすのが、型枠３兄弟でありますｍ9っ`Д´ )ﾋﾞｼｯ





セパレーター

両側にネジが切ってあります。

型枠の幅に合うようにさまざまな種類があるのが特徴。↓







Ｐコン

プラスチックカバーの中が、セパレーターが入るネジになっています。

画像、赤線の幅がコンクリートパネルの厚みに相当します。









フォームタイ

Ｐコンにねじ込む用のネジが付いています。（ダジャレではありません）

鳥が翼を広げたような形状になっています。

この箇所に単管パイプを通し、専用の金具で締め付けます。



これら３兄弟のうち、セパレーターだけがコンクリート内で生涯を終えますが、

その他（Ｐコン・フォームタイ）は回収でき、リサイクルが可能です(´・ω・)

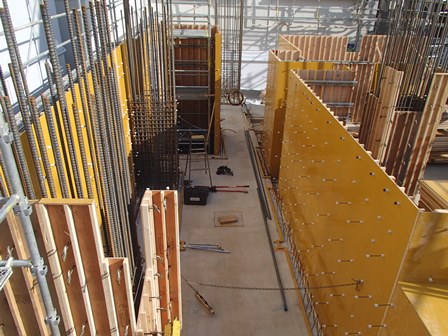

こんな感じで型枠作業は進んでいきます







コンクリートを打設する時には大きな圧力がかかりますｱﾜﾜヽ(´Д`;≡;´Д`)ノｱﾜﾜ



ですので、しっかりと補強が必要になってきます！

補強さえしておけば大丈夫！型枠は裏切らないですよｗ





以上。

型枠３兄弟のご紹介でした次回もよろしくどうぞー





---
