皆さま、こんにちは(´・ω・｀)





本日４月２５日は、歩道橋の日



１９６３年のこの日、

大阪駅前に初めて歩道橋が完成しました( ´∀`ﾉﾉ☆ﾊﾟﾁﾊﾟﾁﾊﾟﾁﾊﾟﾁ



歩道橋って安全なんですけど、登って下る・・・結構大変なんですよねｗ

まぁ滅多に利用することはありませんが。



いい運動になりますわな。







さて！



前回、１階の躯体工事という事で型枠の建て込みをご紹介しました

コンクリートパネルといった外部に使用する型枠になります。







この型枠を押さえる役目を果たすのが、型枠３兄弟でありますｍ9っ`Д´ )ﾋﾞｼｯ





セパレーター

両側にネジが切ってあります。

型枠の幅に合うようにさまざまな種類があるのが特徴。↓







Ｐコン

プラスチックカバーの中が、セパレーターが入るネジになっています。

画像、赤線の幅がコンクリートパネルの厚みに相当します。









フォームタイ

Ｐコンにねじ込む用のネジが付いています。（ダジャレではありません）

鳥が翼を広げたような形状になっています。

この箇所に単管パイプを通し、専用の金具で締め付けます。



これら３兄弟のうち、セパレーターだけがコンクリート内で生涯を終えますが、

その他（Ｐコン・フォームタイ）は回収でき、リサイクルが可能です(´・ω・)



こんな感じで型枠作業は進んでいきます







コンクリートを打設する時には大きな圧力がかかりますｱﾜﾜヽ(´Д`;≡;´Д`)ノｱﾜﾜ



ですので、しっかりと補強が必要になってきます！

補強さえしておけば大丈夫！型枠は裏切らないですよｗ





以上。

型枠３兄弟のご紹介でした次回もよろしくどうぞー





---





茅ヶ崎市幸町で地上１０階建の新築賃貸マンションを建設しております

間取は１Ｋ・１ＬＤＫになります。



ＪＲ東海道線・相模線「茅ヶ崎」駅から徒歩約２分









見学会情報はこちら

朝日建設のＨＰに戻る





皆さま、こんにちは(*ﾟ▽ﾟ*)







なんか、、、暑いですよね





確実に言えることは、ヒートテックを着る気候ではないということですね。

・・・暑い。









さてさて。

現場の様子をお伝えしまーす



１階躯体工事が始まりましたー( ﾟДﾟﾉﾉ☆ﾊﾟﾁﾊﾟﾁﾊﾟﾁﾊﾟﾁ

型枠を建て込んでいます。↓











使用している型枠はコンクリートパネル。

コンクリートの型枠用につくられた合版で、耐水性が強いんですよー



おまけに表面には樹脂塗装が施してありますので、何度か転用も◎













型枠を立て込む前の状況ですぅ。↓



柱の配筋が空に向かって伸びていますね



空に伸びている（縦方向）鉄筋を主筋といい、主筋を囲うように帯筋が巻きついています。

帯筋は、主筋の位置固定や補強をしているのですょ！









こうして見ると、型枠の大きさって様々ですよね。

現場には、指定の大きさで搬入されています



・・・⇒型枠が現場に搬入されるまで



そして微調整など、職人さんのお仕事になります(´Д⊂









以上！

今回はここまでになりますヽ(´Д`;≡;´Д`)ノ



次回もよろしくどうぞー









見学会情報はこちら

朝日建設のＨＰに戻る





皆さま、こんにちは( ノﾟДﾟ)ｺﾝﾆﾁﾊ





雨が続きますねー

雨の日ってどうして頭が痛くなるのでしょうか？



ただうっすら痛むので、薬を飲むか飲まないか

朝から悩んでいます廣瀬が現場日記を更新しまーす

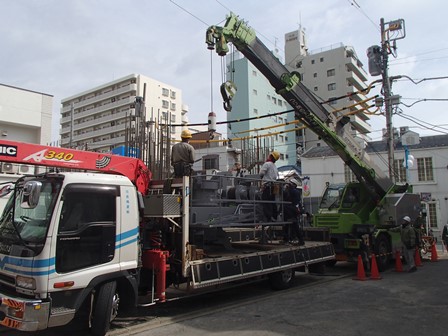

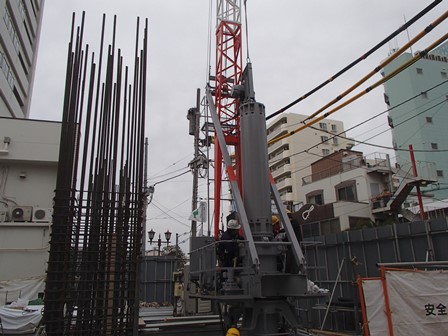

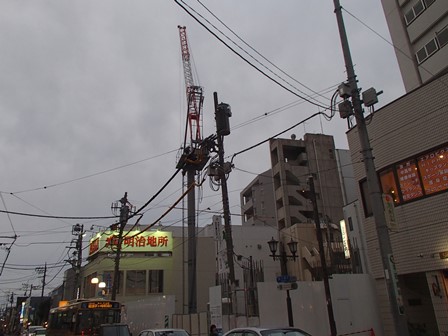

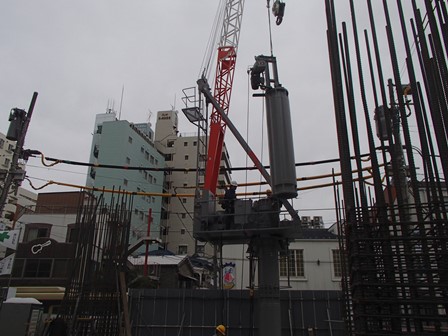

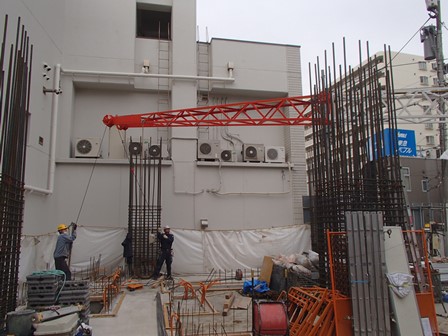

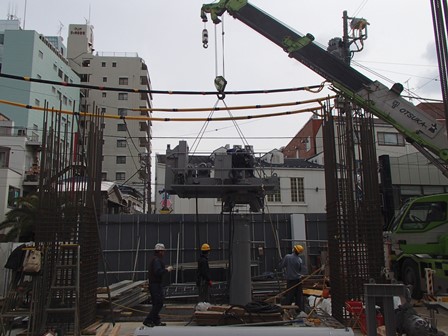

タワークレーンの組立最中の写真です。



重い材料を吊り上げたり、移動させたりするクレーンの中で、

高層ビルや大型建造物の建設に欠かせないのがタワークレーンです













移動式のクレーンとは異なり、建物の敷地が狭く重機などの設置スペースのない

建物の建設に適しているタワークレーン。



作業が終了すれば解体をし、次の建設現場に移動して再び利用されます













タワークレーンは高い建物をつくるために、自らよじ登ります

これをクライミングといいますよ。



クライミングはフロアークライミングとマストクライミングの２種類あって、



フロアークライミングは台座ごと建物をよじ登っていき、

マストクライミングは支柱を上部に継ぎ足し、クレーンがよじ登っていく方法になります。









⇒こちらの動画を見るとよく分かります







当現場はどっちだろう・・？？

ＲＣ造の建物では一般的にマストクライミング式のタワークレーンを使うようですが、、、



今度現場監督さんに確認してみますー(ﾉ∀`)





では、次回もお楽しみにー
