７月１７日（火）

Ａ棟最上階のコンクリート打設が行われましたッ

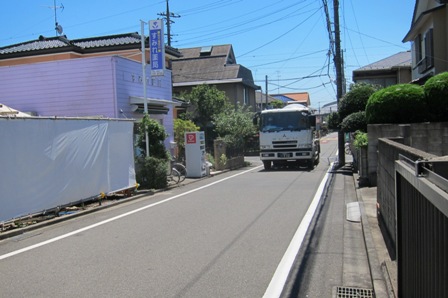

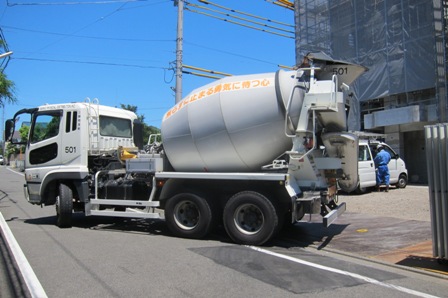

おッ！生コン車、やってきましたー！

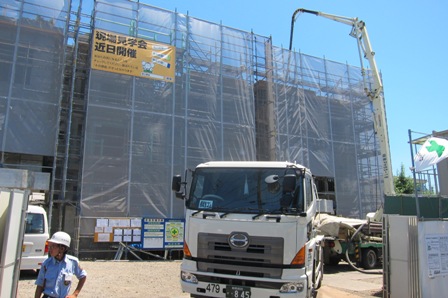

ガードマンさんが安全に誘導し、バックでポンプ車へつけます

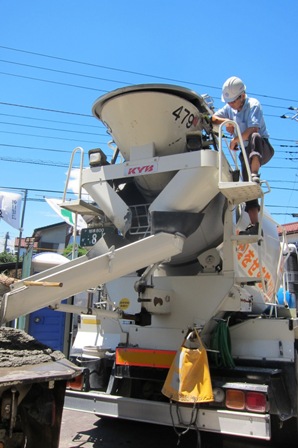

ザザザザザー！！！！！





生コンをポンプ車へッ

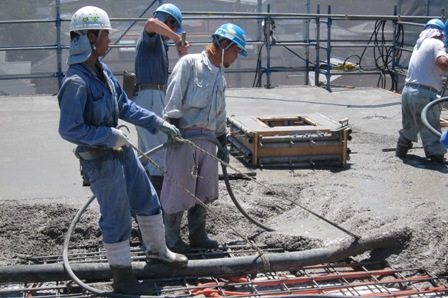

そのポンプ車から生コンを圧送し、コンクリートを打設していきます。











足場を使って上まで行ってみると、

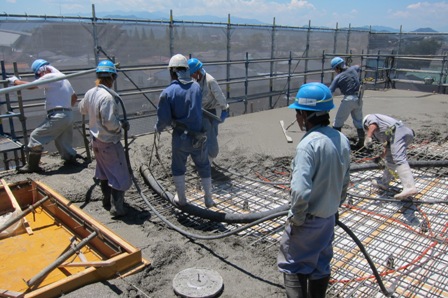

ちょうどスラブまで来ておりました(*＾▽＾*)





コンクリートは一ヶ所を一気に下から上まで打つのではなく、

部屋をグルグルと回りながら徐々に下から上へ（壁からスラブ）あげていきます









一気に打設をすると、型枠にかかる重量（側圧）が大きくなり、

型枠が変形しやすくなります

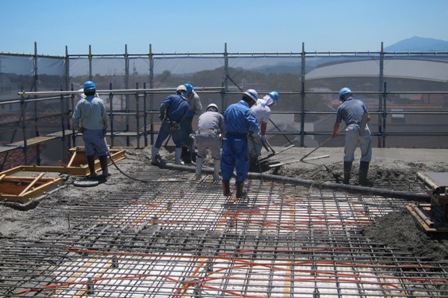

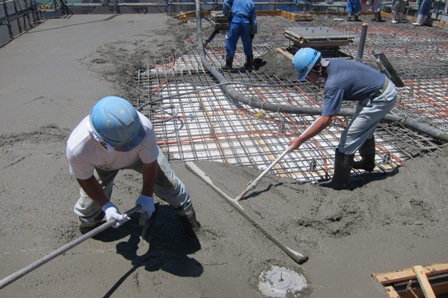

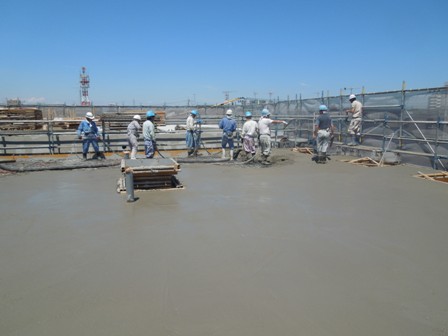

コンクリートを流したら、トンボというＴ字型のコテで平に均していきますッ！









均しているのは福岡工務店の吉留さんです(*＾▽＾*)

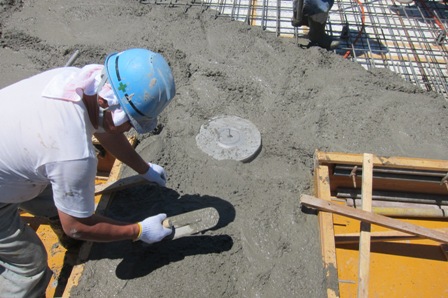

細かな所は金ゴテで☆こちらは小園さんです(*＾▽＾*)











コンクリートがある程度固まったら、

一度金ゴテで押さえます。





そしてまたもう一度押さえていきます。

押さえることにより、強度も増し、仕上がりが全然違ってきますッ

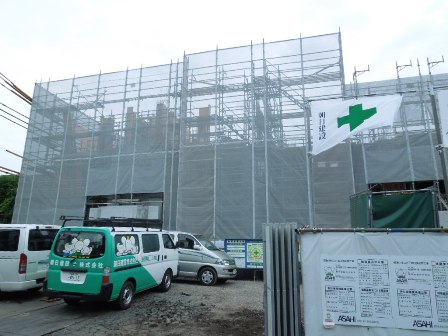

無事、上棟致しました













☆おまけの１枚☆



笑顔が可愛い山舘さん(*＾▽＾*)





それでは今回はここまでですッ

次回の更新をお楽しみにー









　８月の現場見学会はコチラ！

当物件は８月５日（土）の開催予定ですよ( ´∀｀)σ











皆様こんにちはッ！



今日は真夏のような暑さですね熱中症にお気をつけ下さいッ











さて、現場の様子をお伝え致します





Ａ棟Ｂ棟ともに、工事は着々と進んでおります( ´∀｀)σ

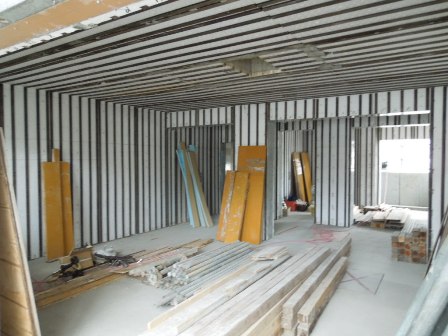

こちらＡ棟の１階です。





現場、とてもキレイですッ

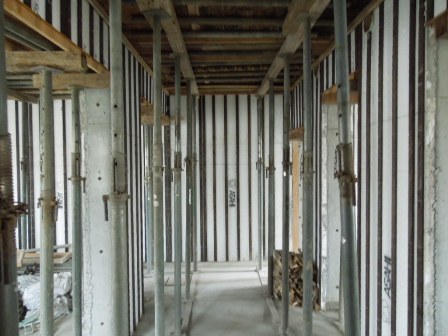

Ｂ棟１階はまだサポートが立っております。





サポートはその名の通り、

コンクリを打設する際に使用する型枠を支持する為のものです

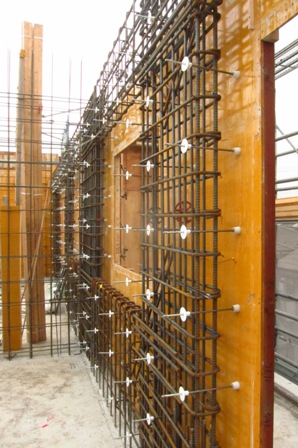

こちらも型枠の補強ッ！





型枠は単管パイプだけで補強しているのではなく、

Pコン・セパレーター・フォームタイで締め固めますッ









　セパレーター

　　型枠どうしの間隔を保つ為に使われます。

　　セパレーターだけはコンクリの中に埋まります。


　Ｐコン（プラスチックコーンの略）

　　セパレーターが入る方がメスネジ。

　　反対側はフォームタイのメスネジが入る仕組みとなっています。

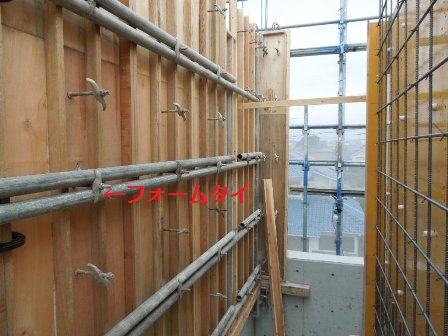

　フォームタイ

　　型枠（ｆｏｒｍ）を締める（ｔｉｅ）道具です。

　　セパレーターとＰコンを外側から締め付け、型枠をしっかりと固定する役割です。







この型枠３兄弟により、

生コンの重さで外側に型枠がはらむのを防ぎますッ









配筋されるとこのようになります( ´∀｀)σ

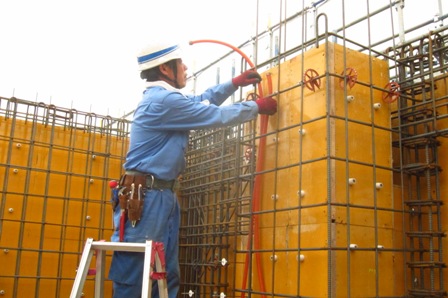

こちらはＣＤ管を通しておりますッ！





ＣＤ管って？？？

Ｃｏｍｂｉｎｅｄ Ｄｕｃｔ（複合された管）の略で、コンクリート埋め込み専用の管です







電線をコンクリートの中にそのまま埋め込むと、

すれて電線が傷み、また配線のやり直しが全く出来ません



そこで簡単に曲がる樹脂製のＣＤ管を事前に埋め込み、

コンクリ打設後、その中に電線を通します













□ 最上階スラブ配筋

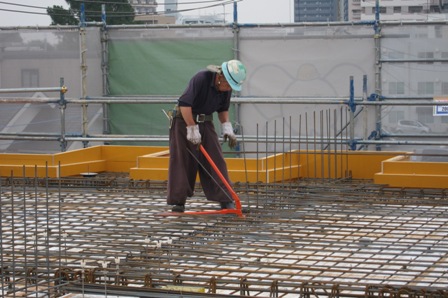

スラブ筋を定着させる為に、ベンダーという機械を使って鉄筋を曲げます。





鉄筋の定着って？？？

鉄筋を柱・梁・壁・床スラブから抜けないように、しっかりと埋め込むことです





例えば梁の主筋は、大きくＬ字に曲げ柱に定着させます。

床スラブは梁への定着・・と、定着はどの部位でも必要になりますッ！



しっかりと定着させると、上から重みがかかっても鉄筋が抜けることはありません(*＾▽＾*)









□　協力業者さん





型枠大工の蛯名建設さん













今年で１０周年設備屋のサンダイさん(*＾▽＾*)





休憩中パシャリありがとうございます







さてさて今回はココまでですー！次回の更新をお楽しみに



　７月８月の現場見学会はコチラ！









皆様こんにちはッ！



今日はとても良いお天気ですね

私は自転車通勤なので、朝から汗だくの日々がやってまいります・・・ ひゃー









さッ！現場の様子をお伝え致します





１階の壁配筋まで前回はお伝え致しましたね(*＾▽＾*)

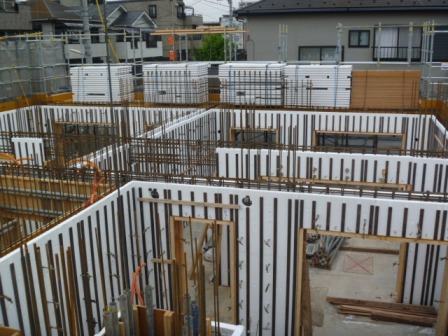

前回搬入されたスタットボードこちら建て込んでいきますッ









スタットボードは内側の型枠材として使用しますが、

型枠材だけかと思いきや・・・







ノンノン！





ポリスチレンフォームに特殊プラスティック補強材を組み込んだ

型枠兼用の複合断熱材なのです

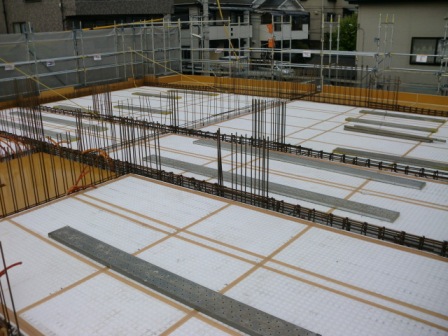

このスタットボードをスラブにも使用ッ！







戸境壁・天井も各戸ごとに５０mmの断熱材で覆うことにより、

寒さ暑さをシャットアウトする、省エネ快適空間が生まれます







こちら、鉄筋が沢山ありますッ





☆現場に鉄筋が搬入されるまではこちら！

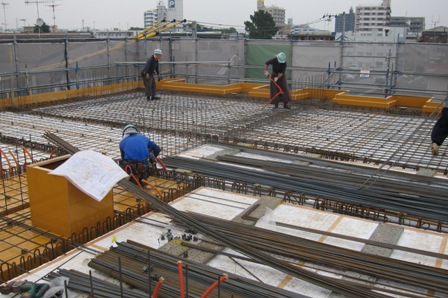

スラブの鉄筋は、縦横の網目（グリッド）を２段に組んでいきますッ！

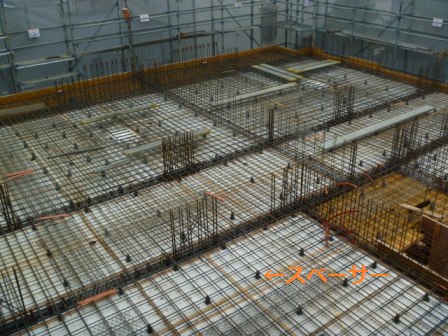

スペーサーは、

鉄筋のかぶり厚さ（コンクリート表面から鉄筋表面までの距離）を確保する為の道具です

生コンを打設する際、重さで鉄筋が動いてかぶり厚さが小さくなるのを防ぐ為、一定間隔に置きます。





？何でかぶり厚さが必要なの？

コンクリートは表面から中性化していきます。





中性化すると鉄筋は錆びやすくなる

　　　　　　　　↓

錆びると膨張して周囲のコンクリートを破壊





かぶり厚さが薄いと・・・

■　鉄筋周りのコンクリートが早く中性化し、鉄筋が錆びやすくなる

■　コンクリート表面にクラックが入りやすくなる



と、いったことが起きてしまいます





これを防ぐ為、適正のかぶり厚さが必要となる訳です(*＾▽＾*)











スラブ配筋が終わると、コンクリートの打設となりますッ

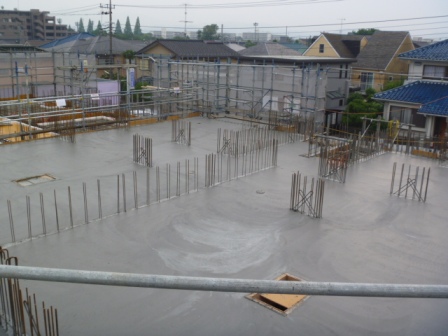

無事、打設完了です





それでは今回はここまでです(*＾▽＾*)

次回の更新をお楽しみにー







　７月の現場見学会はコチラから！









皆様こんにちはッ





早いものでもう６月ですね。

私は今年から、スギ、ヒノキ、ブタクサに加え、

イネ科の花粉症アレルギーが追加されました(´ー｀)







辛いです・・・・皆様もお気をつけ下さい







さささ！現場の様子をお伝え致します





スタットボード搬入中です( ´∀｀)σ







スタットボードについては、

また今度、ご紹介致しますねー

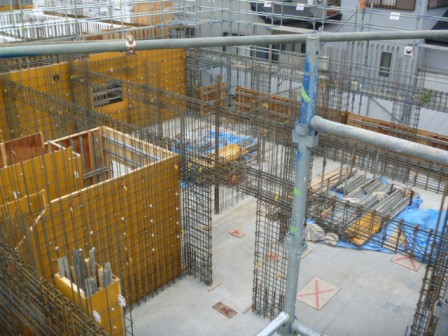

工事は基礎コンクリートの打設が終わり、

１階の躯体工事へと入っておりますッ！





外側の型枠の建て込みが完了すると、

壁配筋を行っていきますッこちらが鉄筋ですー！









鉄筋径が１６ｍｍより細い鉄筋は、重ね継ぎ手で

鉄筋同士をつないでいきます。





重ね継ぎ手とは文字通り、

鉄筋を重ねて結束することです









継ぎ手の重ね長さには基準があり、鉄筋径の何倍・・・と決められています。



通常現場では、４０倍の長さを継ぎ手とします。













むむむ？

こちらはナナメに鉄筋が入っていますね？？





これは補強の鉄筋です。







窓の開口やドア、スリーブがある際、

このように縦横４５度に鉄筋を入れ、４辺には平行に縦横に鉄筋を入れて補強をしますッ





この補強の鉄筋を入れないと、

窓の辺に縦横のクラック（ひび割れ）が入りやすくなっていまいます



















ポスト看板設置されておりますー(*＾▽＾*)





物件概要や工法などの資料がご覧頂けます☆！

是非、お手にとってご覧になって下さいね











またまた現場からの帰り道・・・





座っているハトさんが、なんだか可愛かったです(*´∀`*)
