*3階躯体工事の続き



皆さま( ノ゚Д゚)こんにちは





あいにくのお天気でございますねrain

先ほど雷も鳴ってちょっとビックリです(°д°)(°д°)



明日も雨で、しかも今日よりも気温が低いそうですよ・・・。









では!気を取り直して、東神奈川の現場日記を更新いたします____penpen










前回のブログでは、壁配筋の様子をご紹介いたしました(・∀・)人(・∀・)










3階躯体工事の続きで、スラブに型枠の建て込み状況になりまっすpaper

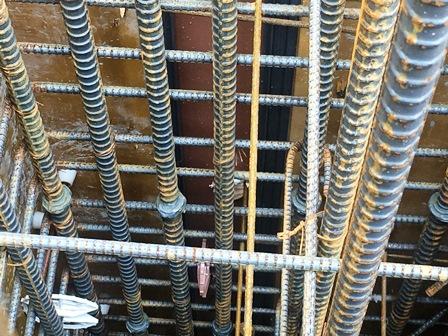

こちらは柱の鉄筋になります。

鉄筋をよく見ると、主筋の一部がぷっくりと膨らんでいる箇所があるのがお分かりでしょうか??



鉄筋同士を圧接し、鉄筋をつないでいきますflair

圧接部分がのようにぷっくりと膨らむのであります!!










型枠建て込みの際の、フォームタイが付いていますね!

あとは単管パイプを通して、締固めを行います(-^〇^-)










サポートがびっしり立っていますね!!



サポートは垂直に支えることを目的に使用されるので、

サポート自体は横に支えないと倒れてしまいます・・・・・・・・orz



ですので、木材を跨がせて釘で固定し、サポート自体も支えているのでっすsign01








以上!

今回はここまでになりますー(゜∀。)



次回もよろしくどうぞmaple







- - hairsalon キリトリ - - -



横浜市神奈川区東神奈川にて賃貸マンションを建設中デス。horse

間取は1K・1LDK(・∀・)



完成は2019年3月を予定しておりますfishfish










賃貸マンション建設をお考えの方へ

戸建住宅建設をお考えの方へ

賃貸マンション全実績

見学会情報はこちら

朝日建設のHP

*3階躯体工事が始まりました



皆さま( ノ゚Д゚)こんにちは





本日は府中市にて、賃貸マンションの見学会を開催しておりますchick

ご興味のある方は是非ご来場くださいませ(・∀・)

見学会情報はこちら





では!東神奈川の現場日記を更新いたします___〆(._.)










工事は2階立ち上がりコンクリートを打設し、3階の躯体工事が始まりましたpaper

型枠が建て込まれ、壁配筋を行なっております(^ω^)










ハッカーという工具で、鉄筋を結束している職人さんrun

結束線で一つ一つ手作業で、結束を行なっております(-^〇^-)



職人さん、大変ですね・・・。以前にどこかの現場で、

結束のやり方をちょこっと教わりましたが、何回やっても私は覚えられずsweat02










鉄筋が交差している箇所が結束線で結ばれ、固定されていますねflair



そして、壁の配筋は2段に組まれているのが分かります(´ー`)



純粋にコンクリートの厚みが厚くなるので、強度も高くなります!!

コンクリートのひび割れ抑制に効果があり、耐力も大きくなりますよ!!










2階の様子ですeye

サポートがびっしり立っています!!



打設したコンクリートを硬化させ、強度を出すための期間が設けられ、

その後に型枠の解体が始まりますよーrunrun














以上!

今回はここまでになりますー。



次回もよろしくどうぞpenguin







- - hairsalon キリトリ - - -



横浜市神奈川区東神奈川にて賃貸マンションを建設中デス。horse

間取は1K・1LDK(・∀・)



完成は2019年3月を予定しておりますfishfish










賃貸マンション建設をお考えの方へ

戸建住宅建設をお考えの方へ

賃貸マンション全実績

見学会情報はこちら

朝日建設のHP

*2階立ち上がりコンクリート打設



皆さま( ノ゚Д゚)こんにちは





明日は雨が降る予報ですrain

今日よりも気温も下がるようなので、なにを着ようか考え中・・・(。-_-。)



っとそんなことより、東神奈川の現場監督さんより

写真をいただきましたので、工事の様子をご紹介いたします____pencil










前回ご紹介した、3階スラブ配筋。配筋が完了したようですねpaper

オレンジ色の管が鉄筋の下に通されていますが、これをCD管といいます。(´ー`)



電線を通す管になり、このままコンクリートの中に埋め込む埋没専用の管になります!










配筋完了後は、スラブコンクリートの打設ですε=ε=ε=┌( ;゚д゚)┘

2階天井・3階床にあたるスラブになりますrun










生コンクリートが放出される管とは別に、

コンクリートバイブレーターも一緒に型枠内に入れていますtyphoontyphoon



1箇所あたり、10秒から15秒程度かけていますよ(゜∀。)










打設が完了し、鏝での押さえの作業も終えたようですchick

押さえの作業は通常2回行うようです!!



ブリーディング※1による沈み込みを抑えるために、2回作業が行われるのです。

そうすることで強度も高まりますし、なにより仕上がりも綺麗になるんですよ(´∀`)






※1.コンクリート打設後、一部が遊離して上昇してしまう現象のこと。










以上!

今回はここまでになりますー。



次回もよろしくどうぞpenguin







- - hairsalon キリトリ - - -



横浜市神奈川区東神奈川にて賃貸マンションを建設中デス。horse

間取は1K・1LDK(・∀・)



完成は2019年3月を予定しておりますfishfish










賃貸経営をお考えの方へ

賃貸マンション全実績

見学会情報はこちら

朝日建設のHP

*3階スラブ配筋の様子



皆さま( ノ゚Д゚)こんにちは





昨日、東神奈川の現場に行ってきましたーrunrun

工事の様子をご紹介したいと思います(´∀`)










前回のブログでは、

スラブに型枠の建て込みを行なっている状況をお伝えしましたflair



工事は進み、型枠の上に配筋がされています(^ω^)










このように鉄筋はタテヨコ2段になって組まれておりますpaper

かぶり厚さを確保するために、スペーサーも設置されていますね。



スラブ配筋の際にはのタワー型、

壁配筋の際には、ドーナツ型のスペーサーが使われていますよぅ(・∀・)










こちらの作業台は、梁配筋を行う際に使用するものになりますfishfish

これをウマというんですよー(゚д゚)uma










ある箇所の梁はすでに鉄筋が組まれたようですねeye

太い鉄筋が主筋、それに対し細い鉄筋が巻き付いています。これが帯筋になります!



鉄筋が交差している部分は、結束線で固く結ばれ固定がされていますよー(・◇・)








階段の手すり部分にあたる所です。



型枠の建て込みそして鉄筋が組まれており、

当然ですが、この部分もコンクリートが打設されますshineshine








以上!

今回はここまでになりますーhorse



次回のブログもおたのしみに(-^〇^-)







- - hairsalon キリトリ - - -



横浜市神奈川区東神奈川にて賃貸マンションを建設中デス。horse

間取は1K・1LDK(・∀・)



完成は2019年3月を予定しておりますfishfish










賃貸経営をお考えの方へ

賃貸マンション全実績

見学会情報はこちら

朝日建設のHP

*スラブに型枠の建て込み



皆さま( ノ゚Д゚)こんにちは





今日から9月でございますーrun

早いもので今年もあと4ヶ月ですね・・。



平成も終わってしまうし、悔いのないように過ごしたいものですねー笑







さて!

東神奈川の現場に行ってまいりましたので、工事の様子をご紹介します___pencil



工事は2階の躯体工事を行なっております(-^〇^-)










1階は型枠が外れており、コンクリートの壁が顔を出しましたpaper

まだサポート(支保工)が立っておりますが、躯体工事が進むにつれて外れることでしょう。










2階の躯体工事が進んでおりますflair

型枠の建て込み状況は、単管パイプが付いており締固めが行われていますねー(^Д^)










3階の床部分にあたるスラブにも型枠が敷きこまれています(^ω^)

この上に今後、配筋がされていきますよーfishfish










スラブ型枠の建て込み前には、のように角材(バタ角)が

サポートの上に固定されて乗っています。



さらにバタ角に対して90度になるように、単管パイプが乗って固定され、

型枠がスラブに建て込まれていきますーrunrun










サポートがバタ角を支えているのが分かる図。



サポートは垂直に支えることを目的に使用されるので、

サポート自体は横に支えないと倒れてしまいます・・・orz

釘で固定がされていますよsign01










以上!

今回はここまでになりますーpaper



次回のブログもおたのしみに|д゚)







- - hairsalon キリトリ - - -



横浜市神奈川区東神奈川にて賃貸マンションを建設中デス。horse

間取は1K・1LDK(・∀・)



完成は2019年3月を予定しておりますfishfish








賃貸マンション全実績

見学会情報はこちら

朝日建設のHP
