では、現場日記を更新いたしますッ



型枠に白いものが等間隔で置かれているのが分かりますか？？

これは「Pコン」といって、型枠の補強時に使うものになります！







Pコンの拡大図がこちら。↓

セパレーターが入る方がメスネジ。

反対側はフォームタイのメスネジが入る仕組みとなっています。







そのほかに型枠補強道具として、、、。



「セパレーター」。↓　　型枠どうしの間隔を保つ為に使われます。

セパレーターは、コンクリートの中に埋まります。





こちら、「フォームタイ」。↓型枠を締める道具です。

セパレーターとＰコンを外側から締め付け、型枠をしっかりと固定する役割です。

コンクリート打設時には、型枠の補強が必要になってきます



きちんと補強がされていないと、打設時の圧力に負けてしまい、

型枠が崩壊してしまうので、補強はとっっっっても大事なのです





では、補強話のついでに・・・もうひとつ。



こちらも補強道具になります。「パイプサポート」。↓

縦に立っている（?）ものです。スラブや梁を支える支柱







お次は、「ペコビーム」のご紹介。↓この、ナミナミのです。

計量支保梁になります！この上にベニヤ板を並べて・・・そうすると後のスラブになるのです。







-------



お次は、「スラブの配筋」をご紹介いたします

スラブの配筋は、タテヨコの網目を２段に組んでいきますッ

きれいに配筋がされていますねー(((o(*ﾟ▽ﾟ*)o)))↓

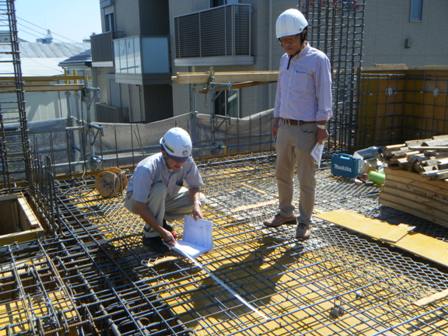

そのあと、「配筋検査」を行います



配筋図に基づいて、正しく鉄筋が配置されているかの確認です。

設計監理者がチェック中・・・







検査に合格後、コンクリ打設へとなります

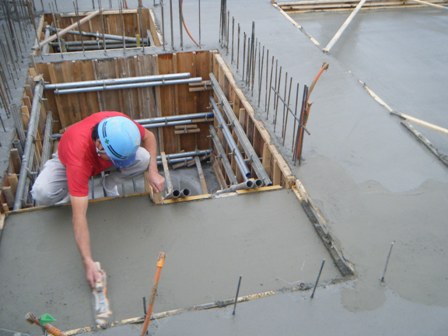

画像は打設が終わり、きれいに均した状況になります







職人さんが、コテでおさえていますー

ムラのないように丁寧に丁寧に・・・。まさに職人技ですよね|ﾟДﾟ)))







今回はここまでになります(´・ω・｀)

次回もよろしくお願いします！
