★4階壁工事*型枠・Pコン・配筋・セパレーター・フォームタイ

みなさま、こんにちは

先日セットしようと思ったのですが、

コタツの敷き布団を去年捨ててしまったことに気づき...。

まだ出せずにいます。笑

早く買いに行かないと、寒い冬はすぐそこまで・・・


工事の様子をご紹介いたします。

今回ご紹介する躯体工事は4階の壁工事です。

コンパネ・断熱型枠材の建て込み中です(/・ω・)/





梁の為の型枠設置も行われ始めていました







下の階ではサポートやコンパネがバラされはじめ、

もうすぐ内装工事がスタートします。





コンパネがバラされたところを見ると、Pコンが埋まっております(._.)


Pコンは型枠を建て込むときに使用したモノです。

壁の型枠はこのようになっています



先ほどご紹介したPコン。

Pコンと型枠を突き抜けている鉄筋のセパレーター。

セパレーターにつながっているフォームタイ。


これらでコンクリートの厚さ(型枠と型枠の距離)を保ち、

コンクリートの圧に負けないようにガッチリと固定しています


コンクリートが硬化し型枠をばらした後、

このPコンは取り除かれ、

Pコン跡にはモルタルを入れることで穴を埋めてしまいます。


このようにして壁も平にしてから

外壁工事のタイル張りや吹き付け塗装などが行われます。


今回はここまでです(*´▽`*)






中田南2丁目マンション概要

賃貸マンションホームページ

イベント・見学会情報

各種お問合せ

★3階立ち上がりコンクリート打設の様子をご紹介します

みなさま、こんにちは

今日と明日(11/6.7)で、

内神田2丁目ビル】と【白金3丁目マンション】の2現場で、

構造見学会を開催しております。

鉄筋コンクリート造の建物に興味がある方は、是非ご来場ください

⇒見学会開催情報を見る


工事の様子をご紹介いたします。

今回ご紹介する工事は、3階立ち上がりコンクリート打設の様子です。


中田南の現場では、

2台の生コン車が、交互にポンプ車へ生コンを移していきます。







3階の壁と4階のスラブへコンクリートを流し込んでいます



バイブレーターで振動させて、

隙間なくコンクリートがいきわたるようにしています。



先が弧を描いたトンボを使って、量の調節を行っています。



平べったいトンボを使って表面を綺麗に均しています。



最後は、コテを使って丁寧に仕上げ作業をおこなっていきます。



また、コンクリート打設を行っているとブラシで鉄筋を洗っていることがあります。


これは、次の壁に次の階(今回は4階)につながる鉄筋です。

コンクリートが一度ついて乾いてしまうと、

次の打設時にコンクリートと鉄筋がくっつきにくくなってしまう場合があるからです。

なので、鉄筋についてしまったコンクリートはしっかりと落としていきます



コンクリート打設は端から順々にコンクリートを流し込んでいきます。







以上!3階立ち上がりコンクリート打設の様子をご紹介いたしました。

次回も是非見てください(`・ω・´)ゞ






中田南2丁目マンション概要

賃貸マンションホームページ

イベント・見学会情報

各種お問合せ

★4階スラブ工事*溶接した部分は他よりも強度が高い

みなさま、こんにちは

寒くなってきました(´・ω・`)

もつ鍋が食べたい季節です・・・・・・・

今年は忘年会って出来るのでしょうか?

後2カ月。。。。


今回の現場日記では、

3階壁工事を終えて4階のスラブ工事の様子をご紹介いたします。

・・・の前に、

型枠の建て込み・配筋を終えた3階の壁はこのようになっておりました!


どの階もそうですが、

躯体を造る時は、サポートと単管でガッチガッチに固めてあります( ゚Д゚)!!!


ではスラブへ上がって見てみましょう


梁配筋を行っているところでした(*´▽`*)


梁を組む時は梁を設置する真上で配筋を行います。

組み終えたらそのまま下に下ろす「梁落とし」を行います



梁を組む時は浮かせるために「パイプ馬」を使用してます。

パイプ馬の上で梁を配筋し、出来上がってら梁落としをします



さらに、搬入した鉄筋の長さが足りない時は「溶接」を行い、

鉄筋と鉄筋をくっつけて長さをプラスします。



溶接をすると、下の写真のように丸い塊になります。


この溶接した部分は、

溶接していないところよりも強度が高くなっているので、

くっつけたからと言って、その部分が弱いわけではありません


1階ではサポートや型枠をばらして、すっからかんの状態になっております!



今回はここまで。

次回も是非見てください(/・ω・)/







中田南2丁目マンション概要

賃貸マンションホームページ

イベント・見学会情報

各種お問合せ

★3階工事*スラブ配筋とコンクリート打設

みなさま、こんにちは

ひさしぶりに食べた「アポロチョコレート」がとってもおいしくて、

手がとまりません。笑

アポロたべながら、現場日記を更新していきまーーーす(*'▽')


3階スラブ工事をおこないました。

スラブにも断熱型枠材を使用します(._.)



敷き込み作業を終えた後は、梁配筋・スラブ配筋を行います





スラブ工事後はコンクリート打設です。

今回の打設では、2階の壁と3階のスラブへコンクリートを流し込んでいきます。


コチラが生コンを運んでくるミキサー車



アームを伸ばしているのが、

ポンプの力を使って生コンを圧送するポンプ車です



打設の様子・・・・・







この日はとっても天気が良くて、

めっちゃ映えた写真を撮影出来ました(*´▽`*)笑 空が綺麗



次回は3階壁工事の様子をご紹介いたします






中田南2丁目マンション概要

賃貸マンションホームページ

イベント・見学会情報

各種お問合せ

★2階工事*壁型枠建て込みとスラブ上げ工事

みなさま、こんにちは

前髪を伸ばすか、切るかなやんでいます。

なので、最近いつも前髪がヘンテコです。笑

どっちがいいですかね(。-`ω-)悩・・・


では、工事の様子をご紹介いたします。

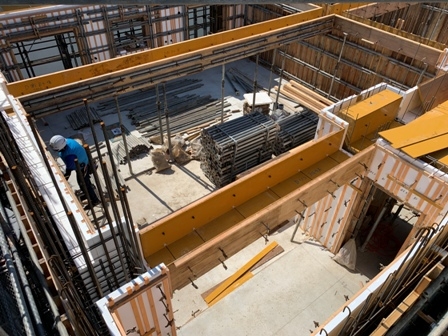

2階の壁工事を終えて、スラブ上げが始まったところです。

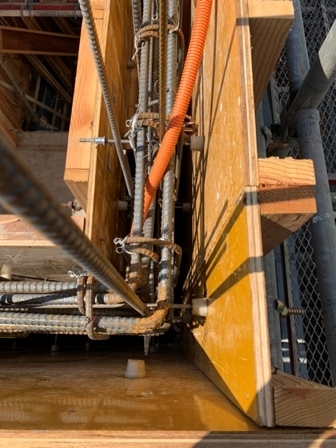

建て込まれたコンパネと断熱型枠材の間は、

しっかりと鉄筋が組まれております

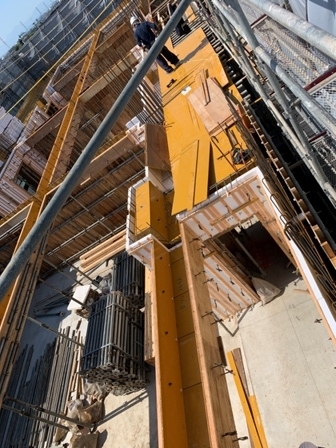

壁の型枠建て込み後、

まず行われるのが梁が作られるところの型枠造り(._.)


箱みたいになっているところに、梁が造られます。

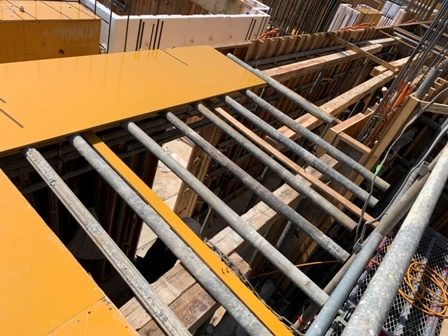

そしてコチラは、ベランダや共用廊下などになる部分。


住戸ではない為コンパネを使用しています。

住戸部分はスラブも【断熱型枠材】を使用しますよ!

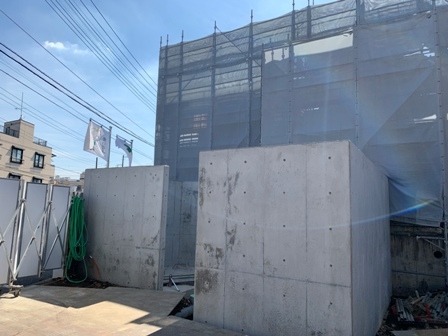

下のコンクリートで囲われた部分は駐輪場になるらしいです。

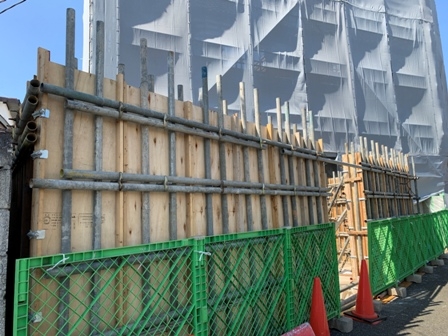

建物の反対側にも何かできるみたいですよ。

型枠が設置されていました( ゚Д゚)!!!



何になるかはお楽しみにッ(`・ω・´)ゞ
