☆東日暮里の自宅併用賃貸マンション｜場所打ち杭・コンクリート打設
みなさま、こんにちは(*'ω' *)
それではさっそく現場の様子をご紹介させていただきます(・_・ )ゞ
前回、杭設置のための掘削と鉄筋籠搬入についてご紹介させていただきました当現場。
今回も杭工事の続きをご紹介いたします。

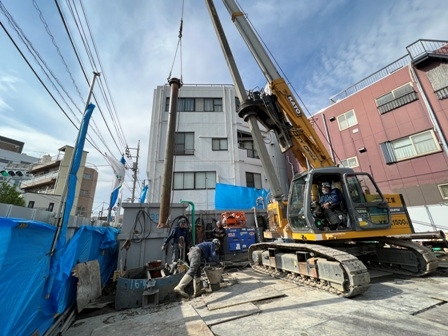

鉄筋籠が設置が完了すると続いては

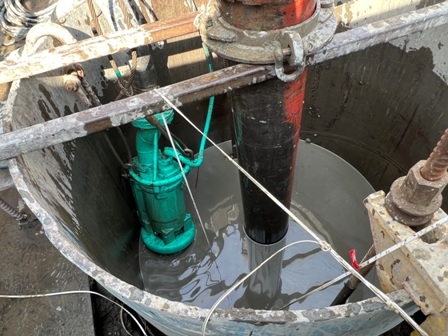

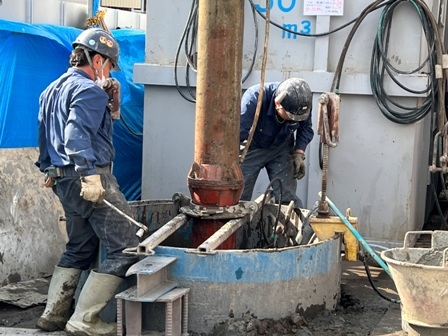

コンクリートを流し入れる為の管（＝トレミー管）を
設置します。
最初は管を連結し、底の方に届く長さの状態ですが、
コンクリートを打設するにつれて、
管の先がコンクリート内に2ｍ以上入った状態をキープしながら、
管も上げて短くしていきます。

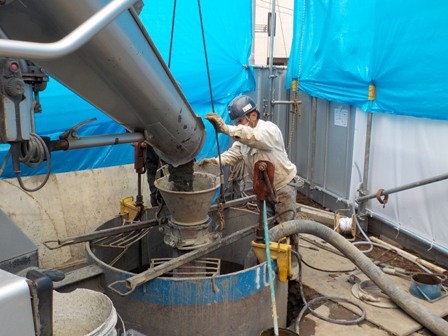

トレミー管の設置が完了すると、

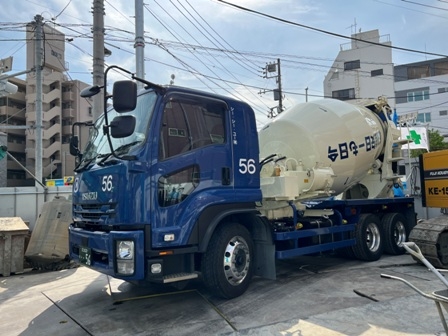

いよいよコンクリート打設でございます。
（コンクリートを流し込む作業を打設といいます）
この際、穴が崩れないようにするために入れていた
ベントナイト溶液はノッチタンクへとホースで戻されます。
ベントナイト溶液はコンクリートより比重が軽い為、
混ざることはほぼありません。
上がってきてしまうベントナイト溶液はホースで吸い上げ、
ノッチタンクへと戻り浄化処理されます。
これまでの一連の杭工事を繰り返し行い、
当現場には10本の杭が打込まれました！
それでは今回の現場日記は以上です(・_・ )ゞ
完成予想パース
2024年2月完成予定
1LDK+WS 5世帯
2LDK 11世帯
オーナールーム 1世帯
☆東日暮里の自宅併用賃貸マンション｜掘削・鉄筋籠搬入と設置
みなさま、こんにちは(*'ω' *)
新年度を迎え、新たに仲間が加わり2週間がたった朝日建設。
新入社員は現在各部署に配属され、それぞれの業務に取り組んでおります。
私の所属している部署である「広告宣伝部」にも
新たに1名が配属され、さっそく初めての「社員ブログ」を更新しました！！
ぜひご覧になってみてください(*^^*)
【新入社員初ブログ】
それでは、現場の様子をご紹介させていただきます(・_・ )ゞ
前回、「場所打ち杭」についてご紹介させていただきました当現場。
今回も杭工事の続きをご紹介いたします。

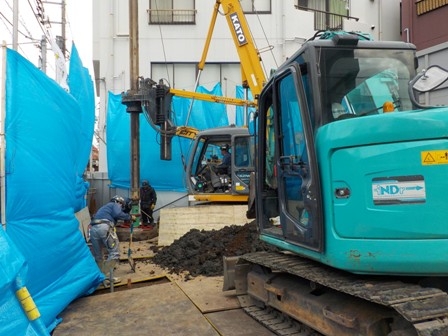

ドリリングバケットや拡底バケットで
掘削を行っていく訳ですがもちろん大量の土が搬出されます。
掘削を行い、空洞となってしまう部分には
ベントナイト溶液という粘性のある液体を入れ
穴が崩れない様にしています。

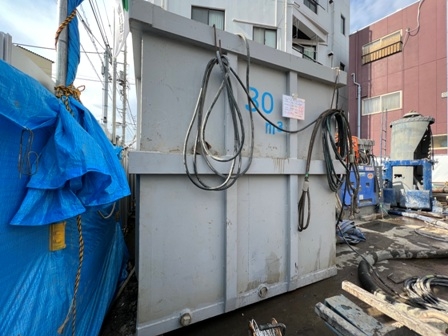

ベントナイト溶液は大量に使用しますので、
このノッチタンクと呼ばれるタンクから
穴の中に流しております。

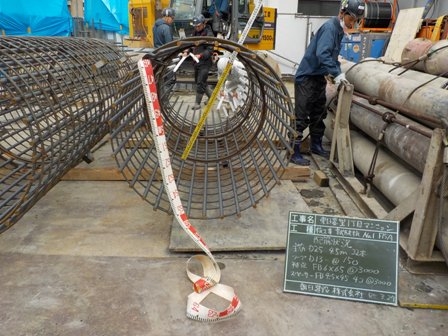

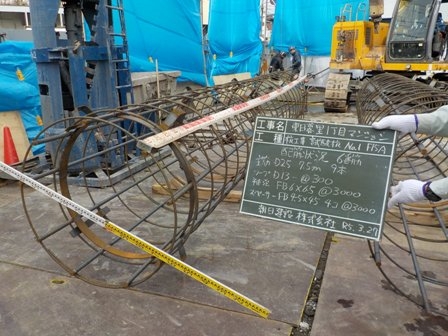

掘削が完了すると続いては杭の骨となる
筒状に鉄筋を組んだ鉄筋籠を設置します。
写真にあるように形になった状態で搬入され、

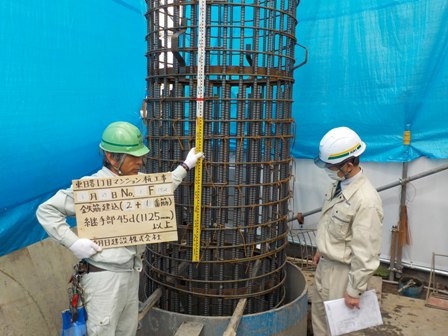

現場に降ろされると、設計図通りのものが
搬入されているか検査を行います。
検査にて問題がないことが確認されると
掘削した穴の中へ入れていきます！
人が横に並ぶといかに杭が大きいかが分かりますよね。。。
それでは、今回の現場日記は以上です(・_・ )ゞ
完成予想パース
2024年2月完成予定
1LDK+WS 5世帯
2LDK 11世帯
オーナールーム 1世帯
☆東日暮里の自宅併用賃貸マンション｜場所打ち杭・アースドリル工法
みなさま、こんにちは(*'ω' *)
現在現場では建物の根っことなる、
杭の打込み工事を行っております。
建物の高さが高い（＝建物の重さが重たい）当物件は
場所打ち杭 と呼ばれるものを打込んでおります。
場所打ち杭には、
オールケーシング工法やリバース工法など
いくつか種類があり、
当物件は アースドリル工法 が採用されております。

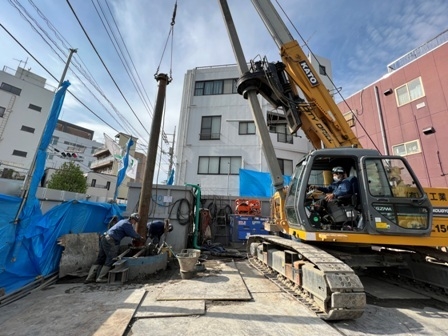

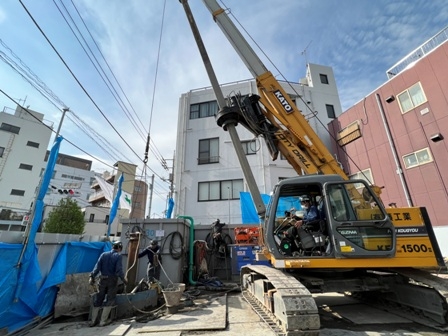

この工法では写真にある黄色い重機の
アースドリル掘削機が活躍します。
地面に埋められている円形のものは表層ケーシングというもので
写真のように杭を打込む場所の地中上部に
セッティングされるものになります。

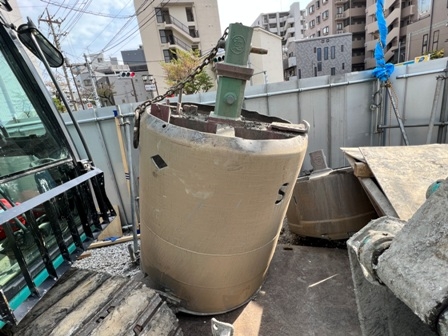

こちらはドリリングバケットと呼ばれるもので、
これをアースドリル掘削機に取り付け、掘削を行っていきます。

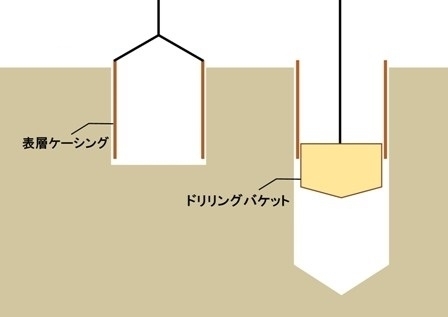

表層ケーシングの設置からドリリングバケットでの掘削まで
の流れをイラストにするとこのような形になります。

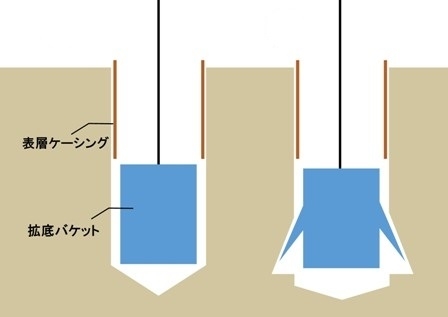

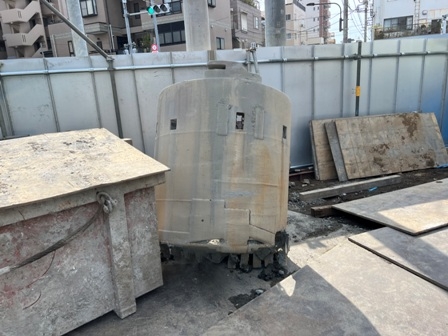

こちらは拡底バケットと呼ばれるもので、
拡底杭を打つ際に使用するものになります。
底に拡底バケットが到達すると、閉じていたバケットの拡大翼が開き、
掘削が行われます。

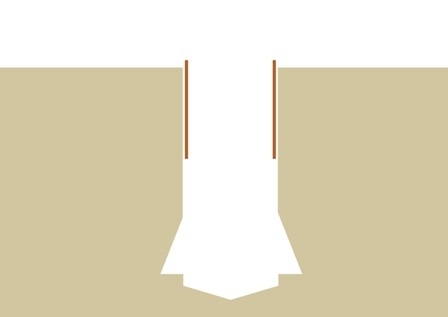

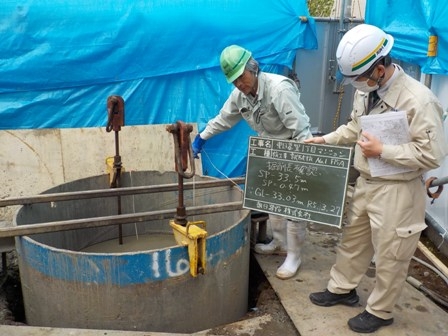

拡底掘削が完了すると、正確に掘削が行われているか、
超音波を受発信する機械を穴の中へと入れて、
孔壁測定というものを行います。
それでは今回の現場日記は以上です(・_・ )ゞ
