みなさま、こんにちは！！



寒さにやられて風邪をひいていましたが、

ちゃんと治りました)^o^(



2週間ほど風邪の症状がよくならずかなり苦しみました。笑



風邪予防はしっかりしなきゃなと、

改めて思いました



＊

＊

＊



それでは、現場日記を更新したいと思います

前回、2階立ち上がりコン打設までの様子をご紹介しました！





コンクリートが硬化し、墨出しが行われた後。

3階躯体工事が始まっています(*^^)





コンパネを使って型枠を建て込み、壁配筋を行っていきます！



型枠材はただ立てているだけでは、コンクリートを打設した時に

重みで崩壊してしまうので固定をします





その型枠を固定する役目をするものがこちら・・・

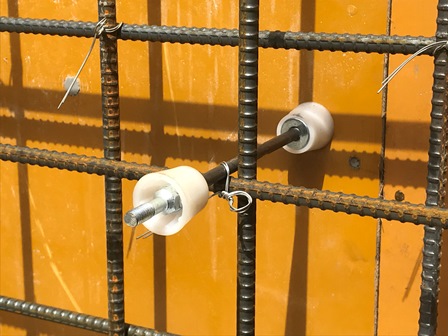

セパレーター

通称「セパ」といわれています。

セパレーターは棒状のもので、その両サイドにはネジが切ってあります。

コンクリートの壁の厚さに応じて、セパレーターの棒の長さを選びます。







Pコン

上写真のセパレーターの両端に付いている白いものがPコンです。

プラスチックカバーの中が、セパレーターが入るネジになっています。

セパレーターの両端で型枠が内側に入り込んでコンクリート壁の厚さが

変わってしまわないようにするものです。





フォームタイ

Pコンにねじ込む用のネジが付いています。

鶴嘴のような形状になっています。

この箇所に単管パイプを通し、専用の金具で締め付けます。



型枠となるコンパネをセパレーターとＰコンの間に挟み、

コンパネの両側からフォームタイナットで締め付けて固定をするのです（＾◇＾）

打設後、セパレーターはコンクリート内に残りますが、

Pコンとフォームタイは回収し繰り返し使用する事が出来ます





フォームタイには単管パイプが通されます!(^^)!

これで締固めを行い、固定をしているんですよっ







今回の現場日記は以上になります！！

次回もよろしくお願いします



---



朝日建設HP

着工中・着工準備中物件一覧

イベント・見学会情報



お問い合わせはこちら







みなさま、こんにちは！！



昨日からやっと天気良くなりましたね・・・

連日の寒さやらなんやらで見事に風邪をひきまして(*_*;



熱、鼻、咳。風邪をコンプリート致しました。笑

しっかり治したいと思います





＊

＊

＊



ではでは、現場日記を更新したいと思います(^∇^*)/

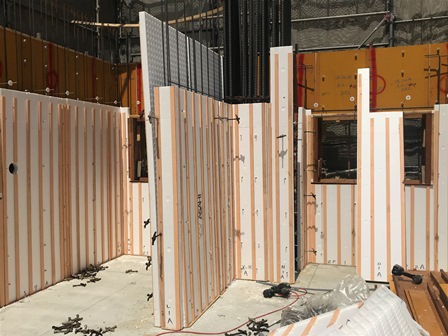

前回はスタットボードの建込の様子をご紹介しました！！

断熱材と型枠の2つの役割をしているアレです。(ー_ー)!!





そして工事は進み・・・

3階の床つくりです(・。・;

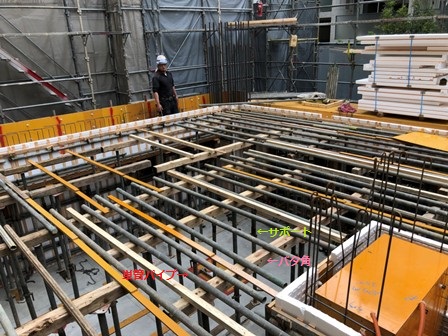

画像に小さく文字が入っていると思います、、、

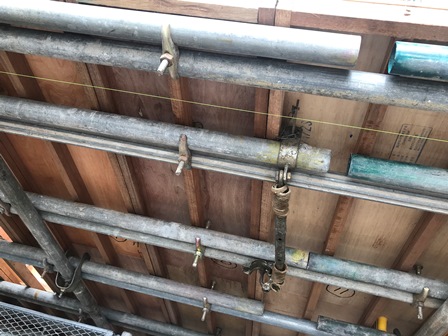

サポート(型枠支保工)の上にバタ角をまたがせ、

釘でしっかりと固定します



さらにバタ角の上に単管パイプが置かれ固定されてから、

スラブにも型枠が建て込まれていきます(*^^)v

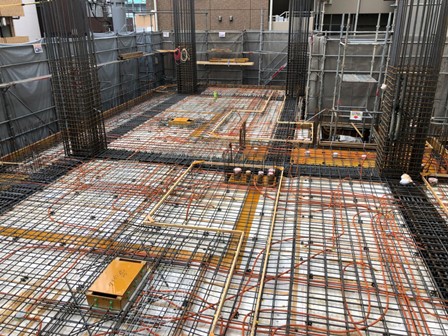

型枠、スタットボードの建込が終わり、スラブ配筋が完了しました！

・・・スラブ配筋の下全面にオレンジ色の管が通っていますね



このオレンジ色管は「CD管」といって、

電線を通す管になり、このままコンクリートの中に埋め込む埋没専用の管になります



では、いよいよコンクリ打設を行っていきます

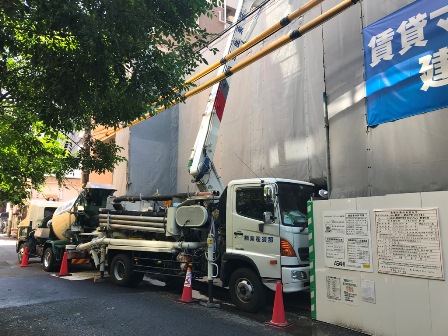

生コン車とポンプ車が来ていましたー(｀´）

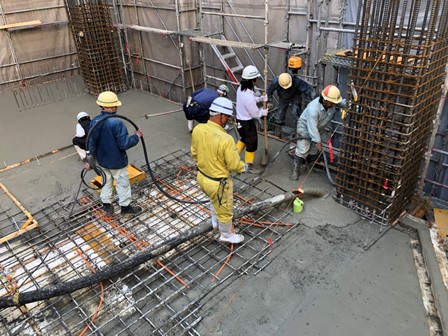

コンクリートは振動を与えながら打設していきます。



振動を与えることで、コンクリートを隅々まで行き渡り

かつ余分な空気や水分を出すことも出来ます(^○^)

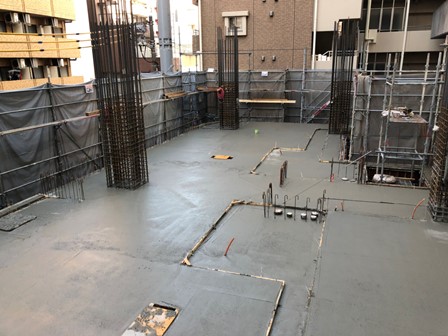

打設が終了し、コンクリート硬化後に型枠を外しますよ





以上、2階立ち上がりコン打設までの様子でした！

次回もよろしくお願いします



---
