*最上階・コンクリート打設

皆さまこんにちは(´・ω・`)





暑いですねー!!!連日の30度越えorz

もう私、耐えられません・・・



今日は、川崎市中原区新城の現場に行ってきましたrunrunrun

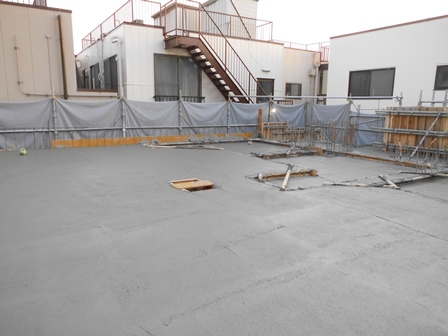

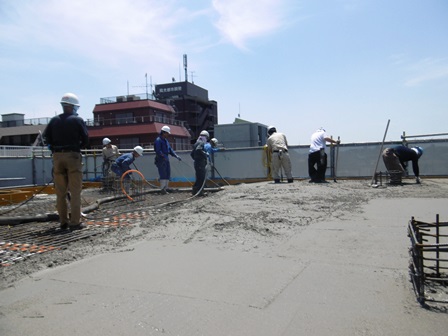

最上階のコンクリートを打設しておりましたよー(^-^)

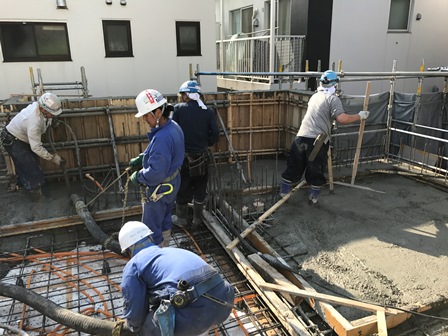

打設中ですーtyphoon

現場前に生コン車とポンプ車が横付けされていました。



ポンプ車からのホースから生コンが勢いよく出てくるのを目の当たりにeye

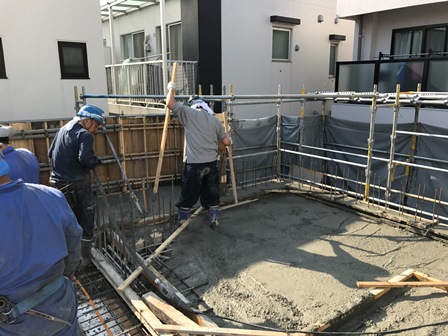

打設しているそばからトンボで均す職人さんもいましたshine

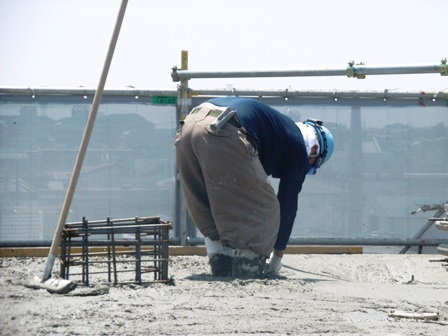

はたまた、コテを使って表面を整えている職人さんもchick



コテは押さえの作業でも使われる道具であって、

コンクリート表面を押さえて仕上げる時にも使われるんですよー(^ω^)



また、押さえはコンクリートの締まり具合を見ながら、2回行う場合もsweat02

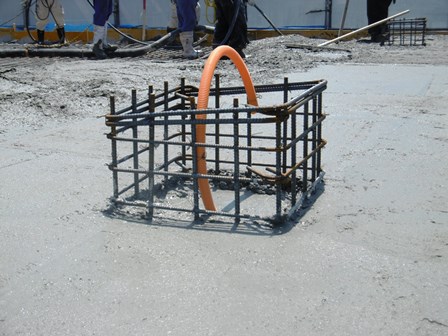

あ、そうだ。コチラがなにか気になりませんか??w

ここにアンテナが付くらしく、これは基礎の段階だそうです。



CD管も通されていますし、納得です










コンクリートの練り混ぜから打込み終了までの時間の限度があります。

外気温が、



25度未満の場合は120分、

25度以上の場合は90分 を限度としていますよsweat02










下階は内装工事も進んでいますので、

次回のブログでまたご紹介しますねー(・Д・)heart01



ではまた。





- -  hairsalon キリトリ  - - -





神奈川県川崎市中原区新城5丁目にて

地上4階建新築賃貸マンションを建設しておりますchick



最寄駅はJR南武線「武蔵新城」駅train徒歩約2分!



完成は2017年8月を予定しております(^-^)








見学会情報はこちら

朝日建設のHP

*4階躯体工事

皆さま( ノ゚Д゚)こんにちは





なんだか蒸し暑いですねーsweat01

今日は5月9日、アイスクリームの日だそうです。





この間、アイスの実を食べました。

んーーーー、冷たかったですね。笑









さて!

新城の現場に行ってきましたので、ご紹介したいと思いますpencil

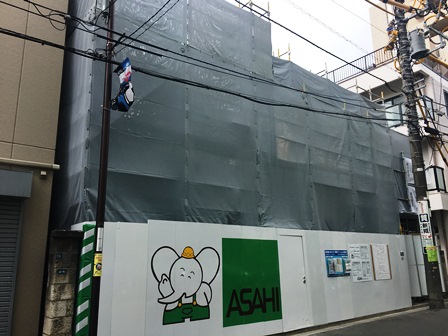

立ち上がってきましたねー(^-^)

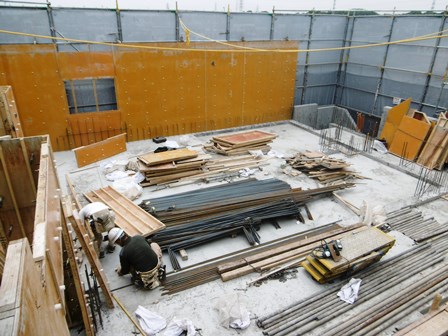

というのも、最上階4階・躯体工事を行っていましたfish

コンクリートパネル(型枠)の建て込み中でした(^Д^)



鉄筋も搬入されていますので、まもなく壁配筋がはじまりますねshine

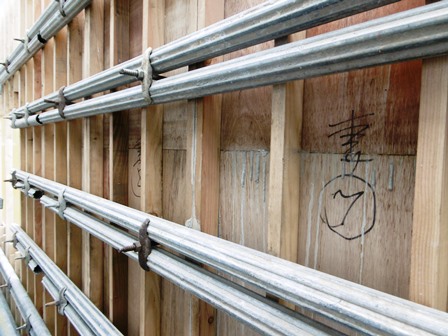

Pコン・セパレーター・フォームタイ・単管パイプ

型枠を補強していますflair

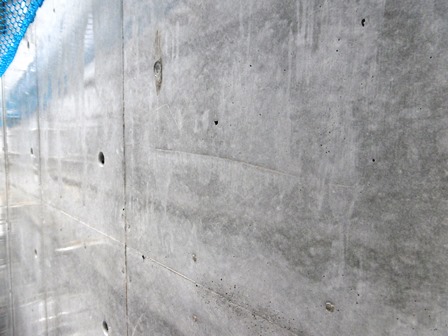

ちなみに型枠を外した躯体がこちらpaper

表面がツルツルしていますね!



この後、躯体を高圧洗浄をして綺麗にします( ´∀`)人(´∀` )

それからタイル貼りが始まりますよーshine










下階はというと。

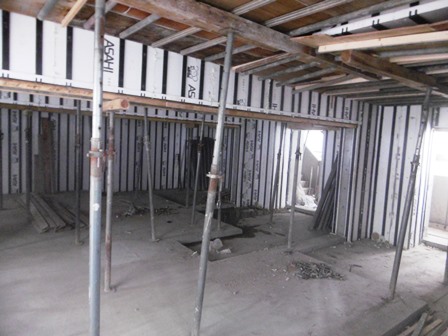

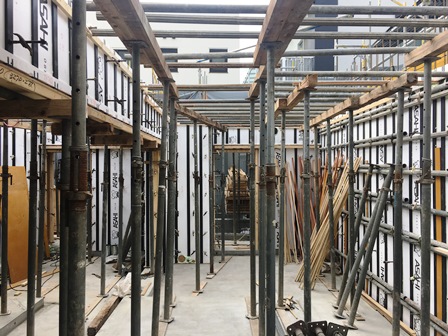

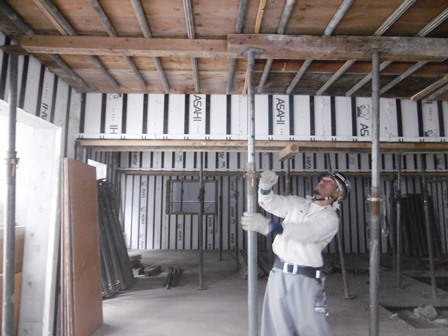

サポート(型枠支保工)の取り外しが行われていましたrunrun



鉄筋の荷重や打設作業時の荷重等を考慮し計算して、計画される支保工。

少しでも間違えてしまうと、支保工は崩壊してしまいますorz

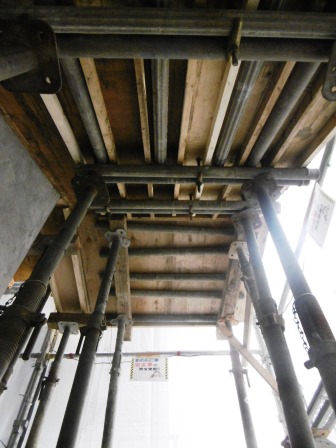

こんな所にも型枠支保工。階段ですねflair



コンクリートからの圧力を

堰板(せきいた)とサポートが支えているのですε=ε=ε=┌( ;゚д゚)┘








以上!

今回はここまでになりますheart01次回もよろしくどうぞ。





- -  hairsalon キリトリ  - - -





神奈川県川崎市中原区新城5丁目にて

地上4階建新築賃貸マンションを建設しておりますchick



最寄駅はJR南武線「武蔵新城」駅train徒歩約2分!



完成は2017年8月を予定しております(^-^)








見学会情報はこちら

朝日建設のHP

*コンクリート打設

皆さまこんにちは(^O^)





今週の土日、藤沢市で構造見学会を開催致しますshine

モデルルームもご用意しておりますので、ぜひご来場下さいませーい(^ω^)




工事の様子はこちらから





では!現場監督さんから写真を頂きましたので、

新城5丁目マンションのブログを更新致しますrun








コンクリート打設の様子をご紹介致しますchick

スタットボード建て込みを前回のブログでお伝えしました!








こちらのスタットボードをスラブにも敷き込みを行います(・∀・)

断熱材で覆われている空間が出来上がりますねheart01



そしてその上から、配筋作業が行われました。

オレンジの管はCD管といって、電線を通す管になりますshine

このままコンクリート内に埋め込まれる埋没用の管です。

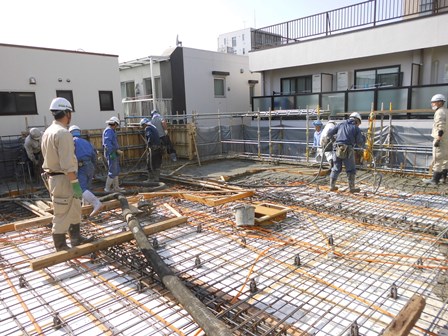

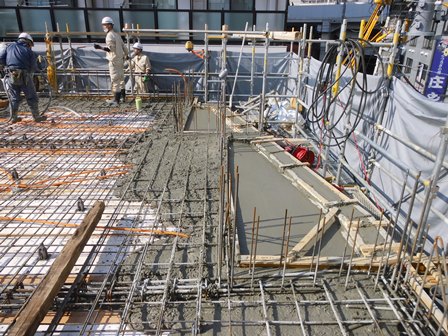

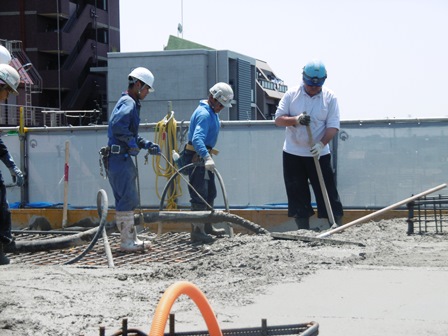

打設が始まりました。

職人さん重そうなホースを持っていますね(´・_・`)



生コン車からポンプ車に圧送されたコンクリートが

あのホースから勢いよく出てきていますrunrunrun








打設し終えたところは、トンボで大まかに均していますよshine

















コンクリート打設完了ですfishfish

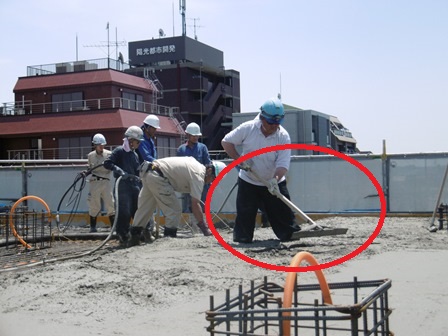

トンボで均したあと、今度は左官屋さんがのように押さえの作業を行います!

表面が滑らかになりました(^-^)






この押さえの作業は2回行われますrock

回数を重ねることで、強度が増したコンクリートが出来上がりますよ( ´∀`)人(´∀` )





以上!

今回はここまでになりますflair次回もお楽しみにー





- -  hairsalon キリトリ  - - -





神奈川県川崎市中原区新城5丁目にて

地上4階建新築賃貸マンションを建設しておりますchick



最寄駅はJR南武線「武蔵新城」駅train徒歩約2分!



完成は2017年8月を予定しております(^-^)








見学会情報はこちら

朝日建設のHP

*スタットボード建て込み

皆さまこんにちは(*゚▽゚*)





午前中は少々曇っておりましたが、、、

午後はスッキリ晴れましたsun



そんなお天気の良い中、武蔵新城の現場に行ってきましたよー(・∀・)










今日はスタットボードのご紹介を致しますshine



スタットボードは一言でいうと、断熱型枠材になります。

断熱と型枠材と2つの顔を持った物でございます。



そのスタットボードがこちら

こちらというか、、、白い物がスタットボードです。










壁配筋の様子を覚えていますか??

外部型枠(コンパネ)の上から配筋をしましたよね⇒おさらい

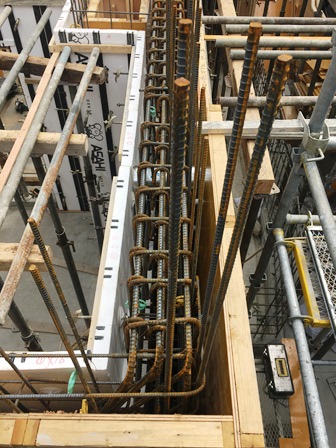

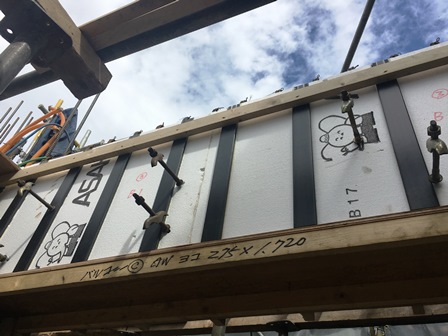

壁の配筋の上からスタットボードを建て込みました!

配筋をコンパネとスタットボードで挟む形ですpaper










また、上記でも申しましたように・・・

断熱型枠材ですので、内側の型枠材が必要アリマセン( ´ゝ`)無無無



環境にも優しいですし、工期の短縮UPにもつながりますshineshine



飛び出ているのは前回ご紹介しました型枠3兄弟のフォームタイです








先程の写真と同じような物ですが、、、

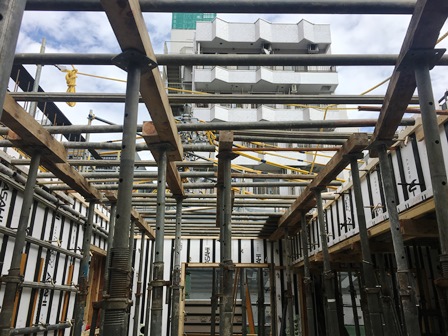

型枠支保工が無数に立っていますねchickコンクリート打設に備えて・・・ですっ



支保工の上には木材があり、釘で固定がされていますよrun

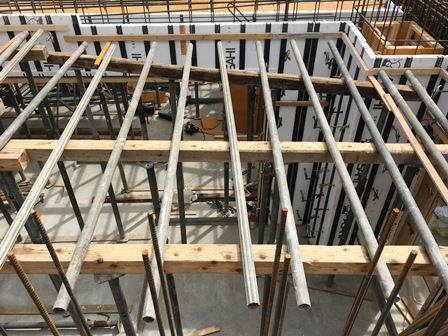

上から見た図search

先ほどの木材の上には単管パイプが乗せられていますね(^ω^)



この後、スラブにも型枠材が敷きこまれますhorsehorsehorse








以上!

今回はここまでになりますーfishfishfish



次回もよろしくどうぞ(・∀・)





- -  hairsalon キリトリ  - - -





神奈川県川崎市中原区新城5丁目にて

地上4階建新築賃貸マンションを建設しておりますchick



最寄駅はJR南武線「武蔵新城」駅train徒歩約2分!



完成は2017年8月を予定しております(^-^)








見学会情報はこちら

朝日建設のHP

*2階躯体工事

皆さまこんにちは(´・ω・`)





お久しぶりの太陽が出ましたsun

やっぱりお天気がイチバンですねー



そしてそして。新年度が始まりましたね!

朝日建設にも新入社員が(^-^) 昨日、入社式が行われましたよぅgood



お互い頑張りましょーうε=ε=ε=┌( ;゚д゚)┘










さて。



先日、新城の現場に行ってまいりましたrun

早速工事の様子をご紹介致します!!2階・躯体工事を行っておりますーshine

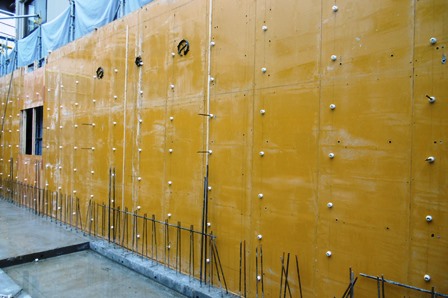

コンクリートパネルが建て込まれていますshine



表面に剥離剤が塗ってあって、ツルツル。

剥離剤を塗布している事で、硬化したコンクリートが型枠に固着するのを防ぐほか、

型枠の脱型も容易に行うことが出来るのですよー(∩´∀`)∩








では、型枠はどのように固定されているのでしょう??

詳しく解説させていただきます( ̄^ ̄)ゞ( ̄^ ̄)ゞ





登場する必須アイテムが下記の3兄弟です。





appleセパレーター

両側にネジが切ってある。棒状。

型枠の幅に合うように様々な種類があるのが特徴。



bananaPコン

プラスチックカバー(白いキノコ頭)の中が、セパレーターが入るネジになっている。

画像、赤線の幅がコンクリートパネルの厚みに相当。




cherryフォームタイ

Pコンにねじ込む用のネジが付いている。

鳥が翼を広げている形で、この箇所に単管パイプが通る。






下記の図のように使用されますrun

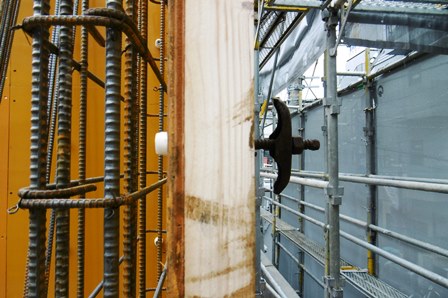

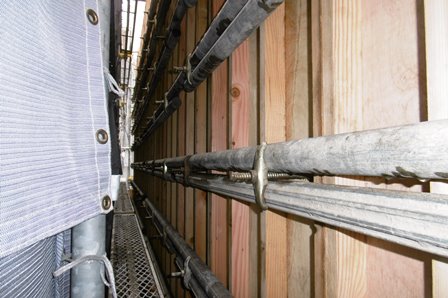

そしてフォームタイに単管パイプが通された図がコチラ。

たしかに、翼の中にきちんと納まっていますね。笑

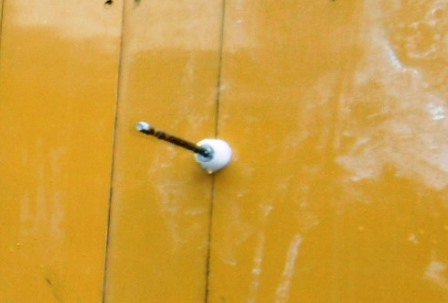

セパレーターが付いている図はコチラ。



P1000889 - コピー.JPG





この3兄弟のうち、セパレーターはコンクリート内で生涯を終えますが。orz

残りのPコン・フォームタイは、回収ができるのでリサイクルが可能なのですshine

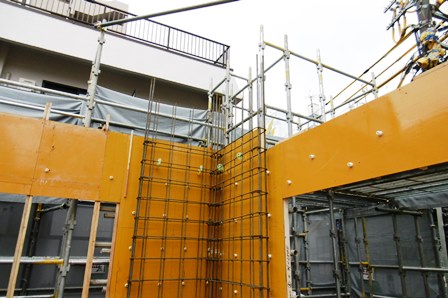

壁の配筋も行われている新城の現場。



2階から住居になりますよー(・Д・)

1階のテナント部分で使用していた、断熱材とはまた別の断熱材が登場致しますimpact








以上!

ではでは、次回もどうぞお楽しみにchick
