☆2階スラブ工事


みなさま、こんにちは(^∇^*)/


今日はとっても寒いですね・・・

昨日はいい天気だったのに(´;ω;`)

はやく暖かくなってほしいな。



それでは、先日現場取材に行ってきましたので!!

現場日記を更新したいと思います(´っ・ω・)っ


「2階スラブ工事」が始まっていました!!






前のブログでも紹介したと思います!!

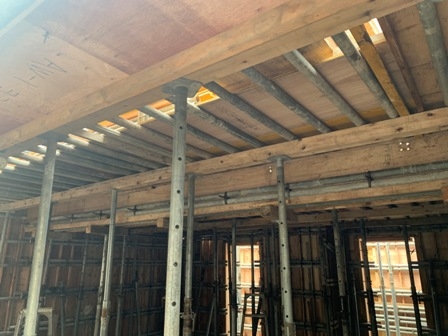

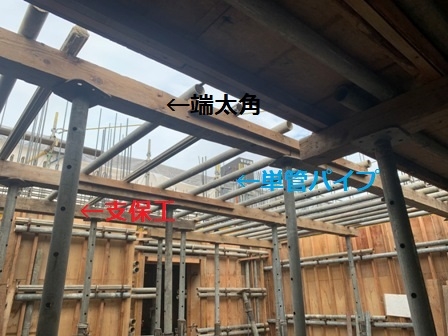

スラブをつくる部分に型枠支保工を設置し、

その上に「端太角」いう木材をまたがせ固定します(´▽`)



IMG_3114 - コピー (2).JPG



固定した端太角の上に単管パイプを均等に並べていき、

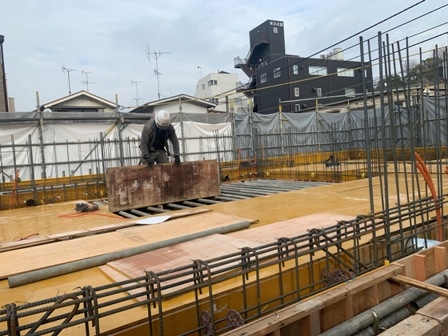

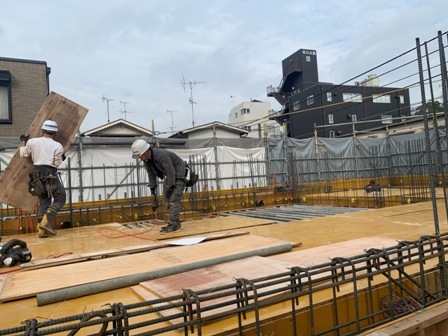

コンパネを敷いていきます!!

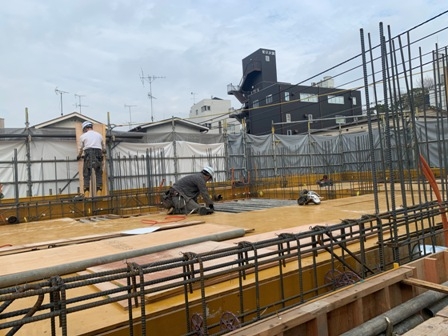

コンパネを敷いたあとスタットボードが搬入され、敷き込まれます。

その後配筋工事が行われますよーーー(・ω・)ノ

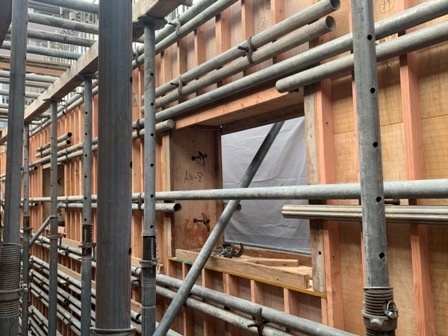

壁に空いているこの穴は窓になります(´_ゝ`)

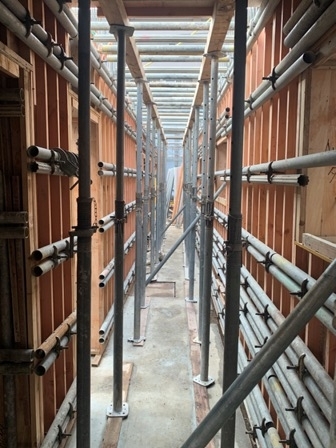

下の写真、、、

ずらーーっと支保工が立っています!!






この支保工は計算上、1本で1トンの重さを支えられる力持ちなんですよ!


写真のものはパイプサポート式ですが、

そのほかにもいろいろな支保工があります(>_<)!!



今回は以上になります!!






賃貸経営をお考えの方

戸建住宅建設をお考えの方


朝日建設の見学会情報

朝日建設へのお問い合わせ


朝日建設HPへ戻る


☆1階躯体工事が始まりました!!



みなさま、こんにちは!


今日めちゃくちゃ寒いですねぇ

夜から雪になるとか(;^_^A

明日の朝積もってたら電車とか止まっちゃうので

心配ですね・・・



ではでは、今年初の現場日記更新でございます。






前回更新したブログは1階床コン打設のご紹介でした。


今回は打設したコンクリートが硬化した後に行われる、

「1階躯体工事」の様子をご紹介致します(^0_0^)






1階の型枠の建込、壁の配筋を行っていました。。。


基礎型枠工事の時と同じくコンクリートパネルを使用します!!


型枠の建込は、[コンパネ][配筋][コンパネ]というように

配筋をコンパネで挟み込みます(´Д⊂ヽ

建込んだコンパネの間にコンクリートが流し込まれるのです!!






型枠材はただ立てているだけではコンクリートを流し込んだ際

重みで崩壊してしまいます・・・


そのために型枠を固定します(`・ω・´)



型枠を固定する役目をするものがこちら・・・


セパレーター

通称「セパ」といわれています。

セパレーターは棒状のもので、その両サイドにはネジが切ってあります。

コンクリートの壁の厚さに応じて、セパレーターの棒の長さを選びます。






Pコン

上写真のセパレーターの両端に付いている白いものがPコンです。

プラスチックカバーの中が、セパレーターが入るネジになっています。

セパレーターの両端で型枠が内側に入り込んでコンクリート壁の厚さが

変わってしまわないようにするものです。



フォームタイ

Pコンにねじ込む用のネジが付いています。

鶴嘴のような形状になっています。

この箇所に単管パイプを通し、専用の金具で締め付けます。


型枠となるコンパネをセパレーターとPコンの間に挟み、

コンパネの両側からフォームタイナットで締め付けて固定をするのです


打設後、セパレーターはコンクリート内に残りますが、

Pコンとフォームタイは回収し繰り返し使用する事が出来ます






フォームタイには単管パイプが通されます!(^^)!

これで締固めを行い、固定をしているんですよーーー



今回は以上になります!!

次回もよろしくお願いしますーー
