☆完成したら見えない部分を覗き見!1階立上がりコン打設

みなさま、こんにちは(^∇^*)/



3月も今日で終わり、明日から新年度になりますね!!

弊社にも新しい仲間がやってきます!!

私も気持ち新たに頑張りたいと思います!!



それでは現場の様子をご紹介いたします(・_・  )ゞ






今回は1階立上がりのコンクリート打設でゴザイマス!!

これまでと同様の流れでコンクリート打設が行われ、

現場に到着すると、このような状態になっておりましたeye






打設が完了し、トンボで大まかに均された表面をコテでさらに滑らかにしていました。






こちらは押さえという作業になりますflair

ある程度、コンクリートが締まってきてから1回目の押さえを全面に行い、

その後2回目の押さえを行うことで強度を高めます。



またこちらのスラブにいくつか刺さっているものたち・・・eye



IMG_0618.JPG.



スミポイントというものになりますflair

コンクリートが固まり次第抜いて穴を開けるものです。

この穴は下階の墨をそのままそっくり、この階の床に写すために使用します。



ちなみにこの穴よりこちらの「下げ降り」

というものを通して下階に引いた墨の位置を読んでいきますpaper






さて、躯体内はと言いますとこのような状態となっておりますeye






天井を支えるようにいくつも立っているのはサポートというものになりますflair

こちらは1本で1トンを支えること出来る、力持ちな器具ですwrench

コンクリートの重さや打設時の圧力に耐えらえるよう、

ガッチリと固定されております!!!

既定の強度が出るまではこのままの状態になります( ̄^ ̄)ゞ



それでは、今回の現場日記は以上になります(・_・  )ゞ






sun完成予想パースsun




2018年7月完成予定



地上4階建

1R 3世帯

1K 7世帯






朝日HP

イベント・見学会情報

現場日記一覧



くわしいお問い合わせはこちら

☆完成したら見えない部分を覗き見!1階躯体工事

みなさま、こんにちは(^∇^*)/



3月ももう後半ですね・・・

学生さんは春休みに入られた頃でしょうか?

これから、社会人になられる方は最後の長い休暇ですねcoldsweats01

存分に楽しんでくださいね!!!!



それでは、現場の様子をご紹介いたします(・_・  )ゞ






1階の躯体工事が始まっておりました!!

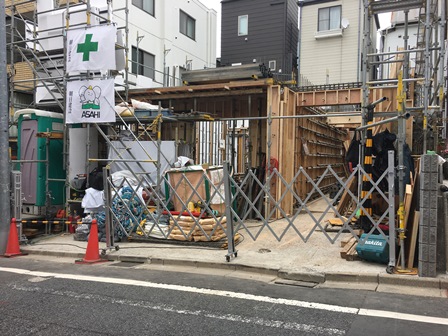

こちらはエントランスとなる部分ですeye

基礎工事と同じように型枠の立て込みを行っております。

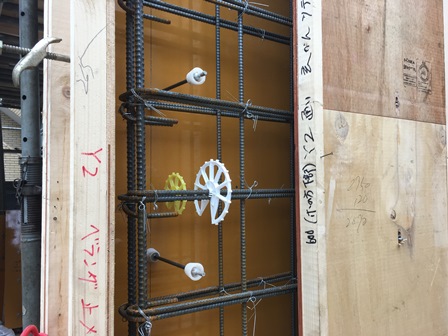

この型枠にくっついているもの。

先端の白い丸っこいのがピーコンピーコンピーコン間のものがセパレーター

というものになりますflair



セパレーター で内側と外側の型枠の間隔を一定に保ち、

ピーコン をその先端につけることで、型枠が内側に倒れ込んでくるの防いでいますpaper



また、鉄筋にくっ付いている車輪状のものはスペーサーというものになりますflair

コンクリート打設を行う際に鉄筋がずれてしまうのを防ぐとともに、

鉄筋周りのコンクリートのかぶり厚さを一定に保つ役割があります。

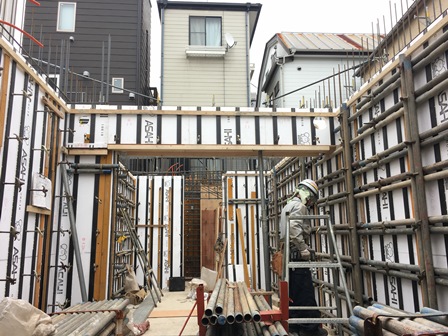

こちらは、住居部分eye

こちらは、先ほどのコンパネとは違うものが立込まれていますね(・o・)

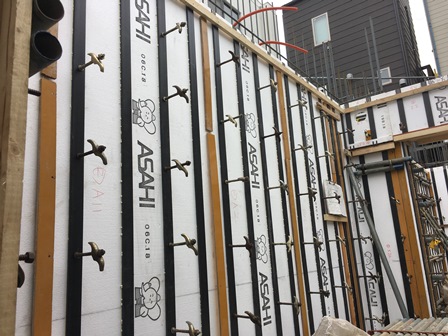

こちらはスタットボードという断熱材型枠が立込まれていますflair






断熱材としてだけでなく型枠材としての役割を担いますので、

施工後の廃材が出ることがなくなり、環境に優しいほか

工期短縮・コストダウンに繋がったりと、

住む人もオーナー様も環境にもいいことだらけの断熱兼型枠材になりますscissors



もちろん夏は涼しく、冬は暖かい空間をしっかり保ってくれますwink

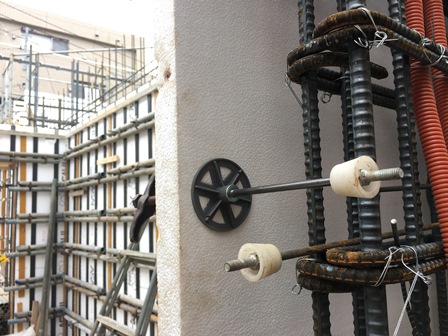

先程はセパレーターの両端にピーコンがついていましたが、

スタットボードの立込みの際は、

スタットボード側に断熱パットというものが付けられますflair



断熱パットをつけることで、あとに外側からきつく固定した際に

間隔がずれてしまわないようにしておりますpaper

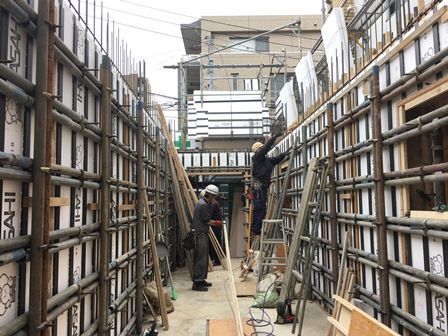

型枠の立込みが完了すると、型枠を貫通したピーコンまたは断熱パットのネジに

フォームタイというものを装着します。

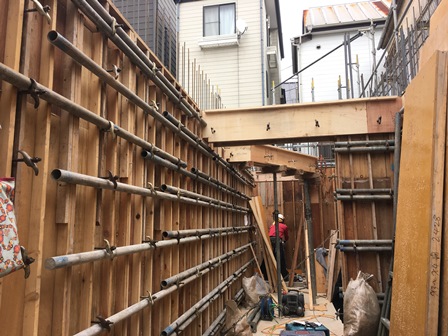

この鳥の翼のような部分とコンパネとの間に単管を固定し、

型枠がコンクリート打設の際の圧力で負けないよう、

しっかりホールドしますrock






それでは今回の現場日記は以上になります(・_・  )ゞ

次回は1階の立ち上がりのコンクリート打設の様子をご紹介する予定ですので

どうぞお楽しみにnote
