・1階躯体工事続き│断熱型枠材の建て込み


皆さまこんにちは!


あいにくのお天気ですが、現場日記を更新いたします__

大田区東矢口にて、RC造の賃貸マンション建設中。



工事は1階躯体工事の続きです。

前回は型枠の建て込み、壁配筋の様子をご紹介しました。→おさらい

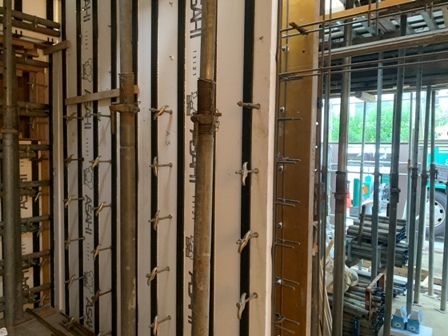

その後、壁配筋を上から覆うようにして断熱型枠材が建て込まれました。

厚さ50?の型枠兼用・複合断熱材になります。

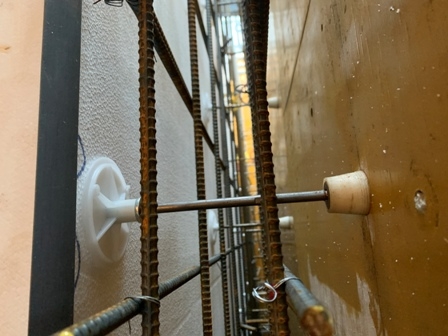

ちなみに前回ブログの最後で登場しました、セパレーター先端の丸いもの・・・・



これの正体は、断熱型枠材の受け皿となる断熱パッドでございました(・∀・)

セパレーターで型枠間の間隔もしっかりと一定に保たれています。

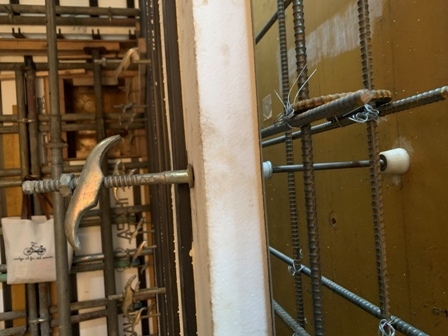

断熱型枠材側を見てみると、新たな金具が。

これはフォームタイといいます。主に型枠を固定する、締固めの際に役に立つもの。

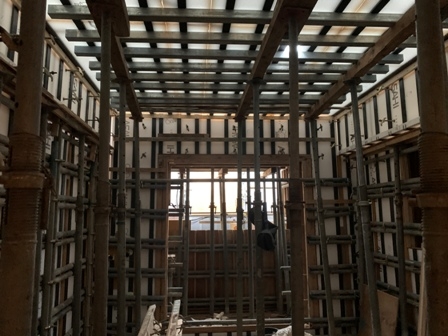

フォームタイには単管を通して、がっちり固定して型枠の締固めとなります。

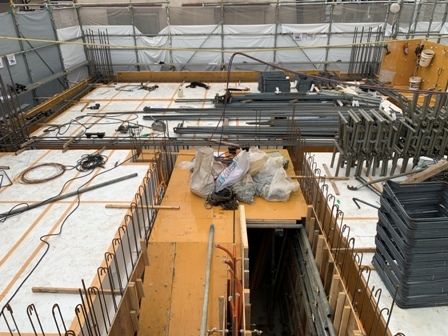

スラブにも同様に断熱型枠材が敷き込まれました。


鉄筋が大量に搬入されてきましたので、

この後は配筋作業を行い、そしてコンクリート打設へと進んでいきます。



以上!今回はここまでになります。

次回のブログもよろしくどうぞ。



賃貸マンション建設をお考えの方へ

戸建住宅建設をお考えの方へ

注文住宅プラン事例

注文住宅施工事例

見学会情報

朝日建設HP

・1階の躯体工事が始まりました


皆さまこんにちは!


では、現場日記を更新いたします__

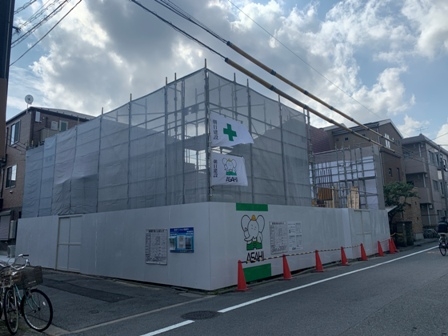

大田区東矢口にて、鉄筋コンクリート造の賃貸マンションを建設中です。



工事は1階の躯体工事が始まりました。

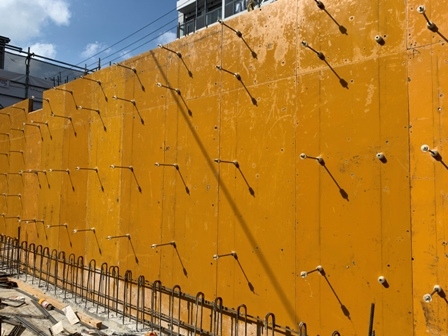

まず先に型枠の建て込みからです。出した墨をもとに、コンクリートパネルを建て込んでいきます。

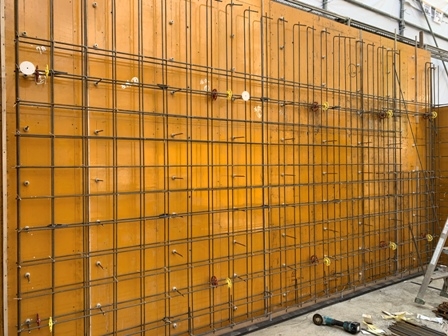

建て込み後は、壁の配筋作業に移ります。

縦横2段になって組まれているダブル配筋です。



ちなみに。

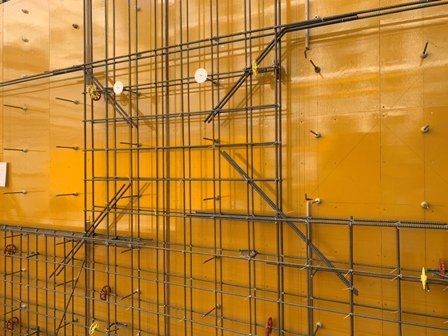

窓やドアなどの開口部は、写真のように斜めに補強筋を入れていますよ。

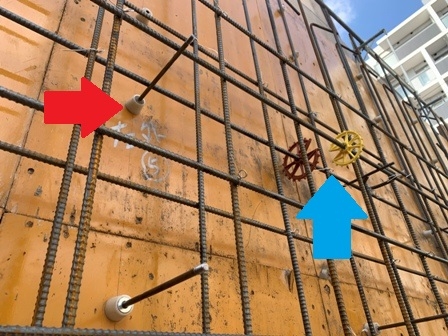

赤矢印の白いやつ。これはPコンといいまして、Pコンに刺さっているのはセパレーターといいます。

セパレーターは型枠同士の間隔を一定に保つものであり、Pコンはセパの雌ネジとなります。


そして、青矢印の丸いやつら。これはスペーサーといいます。

かぶり厚さを確保するために必要なものになります。

※かぶり厚さ・・・鉄筋を覆うコンクリートの厚さ。これが十分に確保できていないと

設計通りの強度が得られません。

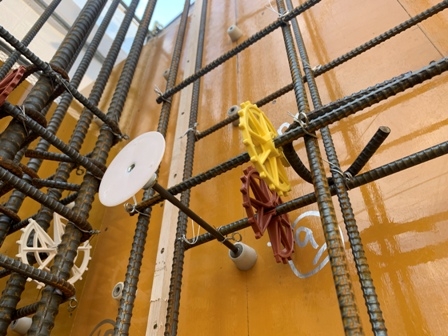

セパレーターの先に今度は白い丸いもの。

こちらの正体は次回にご紹介いたしますね( ゚∀゚ )



以上!今回はここまでになります。

次回のブログもよろしくどうぞ。


賃貸マンション建設をお考えの方へ

戸建住宅建設をお考えの方へ

注文住宅プラン事例

注文住宅施工事例

見学会情報

朝日建設HP

・1K・1LDK新築賃貸マンション建設中


皆さまこんにちは!


季節外れのこの暑さ!!まだまだ残暑厳しいですね(;_;)

では、現場日記を更新いたします。


大田区東矢口3丁目にて、建設中の鉄筋コンクリート造賃貸マンション。

この度、完成予想パースが変更となりました。

(仮称)東矢口3丁目マンション新築工事


今回は、当物件の間取りをご紹介したいと思います。


鉄筋コンクリート造の地上4階建て、新築賃貸マンション。

間取りは1K・1LDKになります。


1階



2階から4階



以上になります(^_^)

管理会社はまだ未定とのことなので、詳細が決まり次第またブログでご紹介いたします。
