★2階スラブ工事*天井と床の構造体造り

みなさま、こんにちは

天気予報では、みぞれの予定でしたが、

相模原ではしっかりと雪が降っていました

さすがに積もってはいませんが、

スリップしないか心配です(´・ω・`)

特に、階段とか気を付けてください


では、工事の様子をご紹介いたします。

2階のスラブ工事を行っておりました。

スラブとは、上階の床と下階の天井になる構造体の事です。

なので、今回の2階スラブは「2階の床と1階の天井」です('ω')ノ

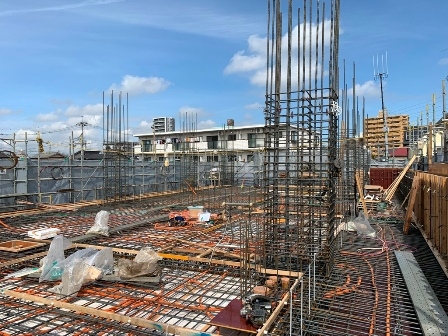

断熱材や型枠を敷きこんだ後、鉄筋を配筋してあります。

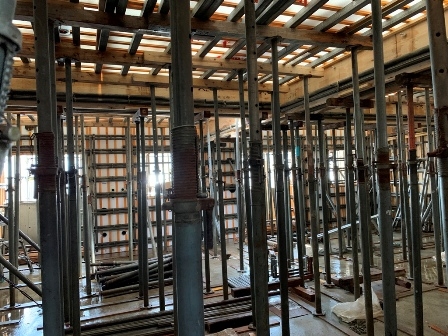

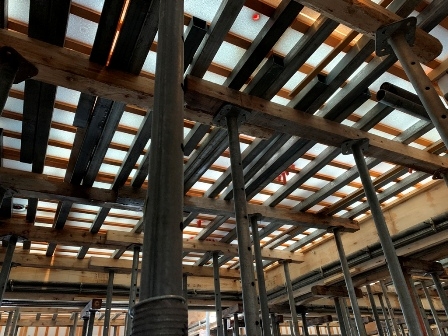

下の階から上を見上げるとこのようになっております




床から天井に伸びているのは、

1本で1トンを支えることが出来ると言われている「サポート」

そして、その上にある木材が「バタ角」

その上の鉄パイプが「角パイプ」

そして、断熱材と型枠の2つの役目をする「断熱型枠材」が敷きこまれています。

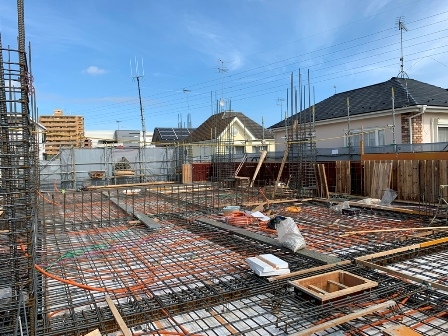

こちらは共用廊下

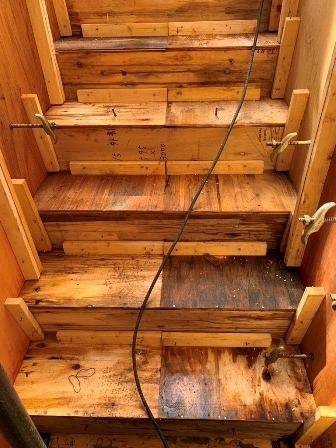

階段は、配筋を終えた後にコンパネによって形が造られています(._.)



次回は、1階の壁と2階スラブにコンクリート打設をする、

『立ち上がりコンクリート打設』の様子についてご紹介します。




ベアー南林間 - コピー.jpg


ベアーシリーズ

4棟目ベアー南林間2 詳細情報

3棟目ベアーつきみ野2 現場日記

2棟目ベアー南林間 建物詳細

1棟目ベアーつきみ野 建物詳細


朝日建設ホームページ

イベント・見学会情報

お問合せ各種

★1階壁工事*Pコン,セパレーター,フォームタイとは?

みなさま、こんにちは

今週末、11.12.13日(金.土.日)の3日間で、

もう一つのベアー『ベアーつきみ野2』で完成見学会が開催されます

完成見学会告知 - コピー.PNG

完成前に『満室』となった、賃貸マンションです。

賃貸マンションの建設を考えている方も、

南林間の入居を考えている方も、是非、ご来場ください

⇒見学会詳細】【⇒つきみ野現場日記


工事の様子をご紹介いたします。

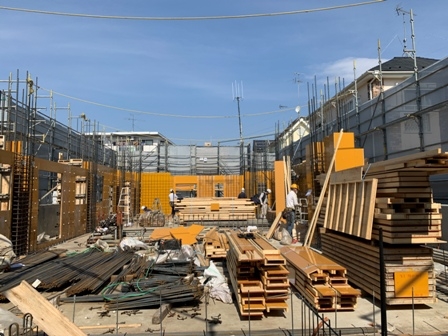

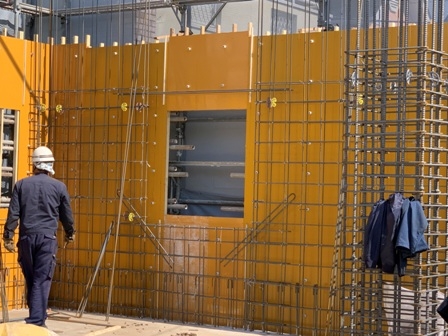

1階の壁工事が始まりました

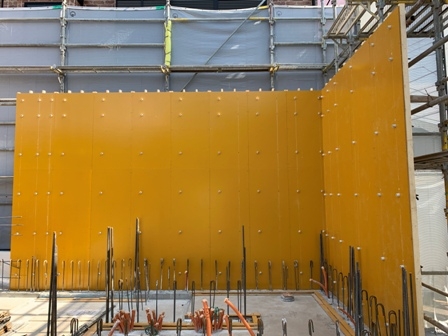

周りに建て込まれている黄色い板(._.)


これは、コンクリートパネル。略して「コンパネ」です。

コンパネは、コンクリートを流し込むための型枠です

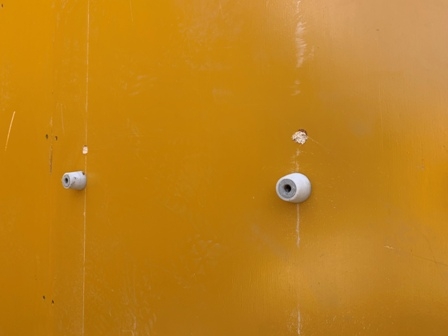

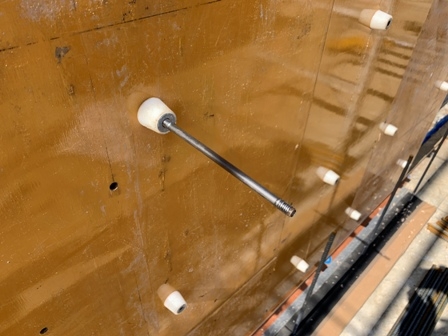

そのコンパネには、等間隔に白い丸いモノが設置されています


これは、プラスチックコーン。略して「Pコン」

Pコンの真ん中の穴にさしこまれている鉄筋が「セパレーター」


セパレーターは、両端がネジになっています。

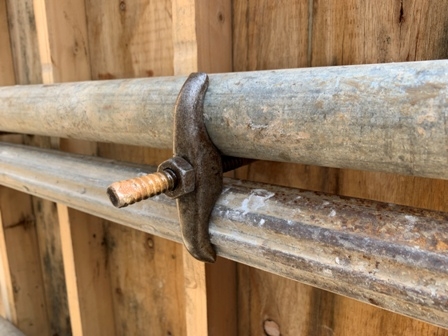

セパレーターは型枠をも突き抜けて、反対側で「フォームタイ」を取り付けます



Pコン・セパレーター・フォームタイの役目は、

コンクリートを流し込むための型枠の幅を一定にするために、セパレーターを設置。

*そのセパレーターをPコンで固定します。

そして、

*コンクリートを流し込んだ型枠が、

コンクリートの圧力に負けて崩れたり・歪んでしまわないために、

型枠とフォームタイの間に単管を挟み、しっかりと固定しています。

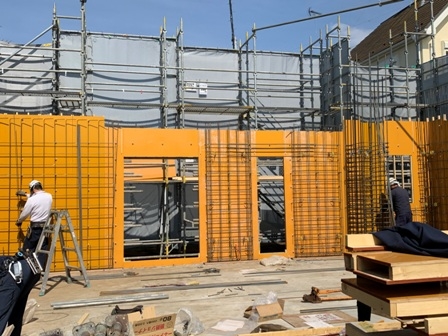

これらを設置・固定しながら、コンパネを建て込んでいき、

コンパネの黄色い側(内側)では、鉄筋を組んでいきます('ω')ノ






鉄筋コンクリート造は、

名前の通り、「鉄筋」と「コンクリート」で造っている構造体です。

なので、

コンクリートを流し込むための型枠の建て込み、

型枠と型枠の間には鉄筋を組む作業が行われるのです
