*3階立上りコンクリート打設

皆さま( ノ゚Д゚)こんにちは





良いお天気ですねーsunまさに秋晴れです。



日中はまだ「暑い」と感じますので、

こういう季節って着る服に迷いが生じますが、結局普段と同じ格好。笑



・・・まぁ、いっか。





さて!

本日、四谷の現場取材に行ってきましたあーrun



3階立上りのコンクリート打設でしたよ(^ω^)

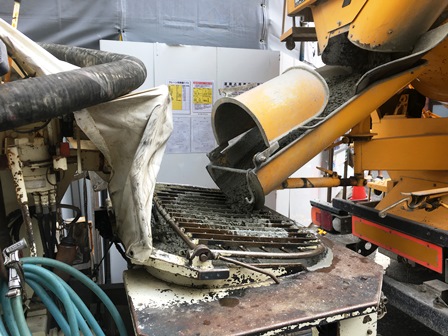

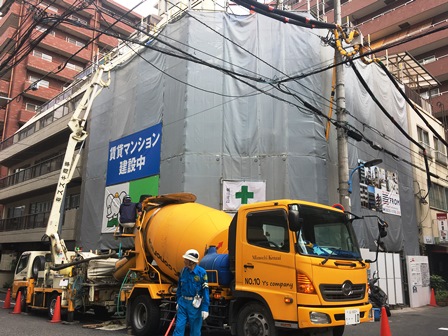

生コンをポンプ車に卸しています。



後ろのタンクが常にグルグルと回転しているのは、

生コン自体が固まらないようにしているためであります( ̄^ ̄)ゞ










打設状況を見てみましょーう。eyeeyeeye










現場に到着した時には、

部分のコンクリートを打設しておりました!

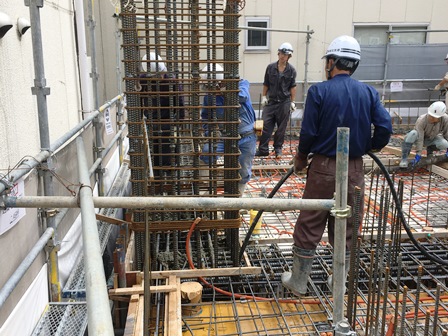

コンクリート打設は最初、

柱や壁にコンクリートを流していき、最後にスラブ部分といった流れになりますpaper

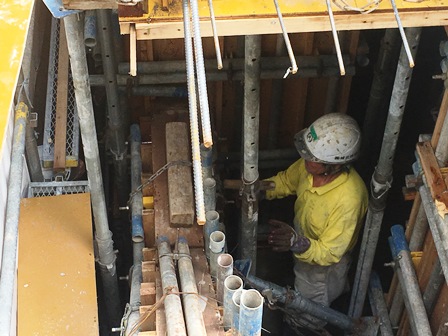

打設中に「トントントントン」と聞こえてきますが、

職人さんが木槌で型枠を叩いていました(・Д・)トントントントン



こうして叩く作業は、コンクリートを流して空気を取り除いているのですよshine












以上!

今回はここまでになります。次回もよろしくどうぞ(´∀`)







-- hairsalon キリトリ ---



東京都新宿区四谷にて

新築店舗併用賃貸マンションを建設中でございます( ´∀`)人(´∀` )



地上8階建、間取は1K・2LDK・店舗となっておりますchick

完成は2018年3月を予定していますょぅ。








見学会情報はこちら

朝日建設へのお問い合わせ

朝日建設のHP

*3階躯体工事の様子

皆さま( ノ゚Д゚)こんにちは





今日は暑いですねーsweat02大丈夫でしょうか??

私はダメです・・・。



そんな中、本日2現場の取材に行ってきましたε=ε=ε=┌( ;゚д゚)┘

ひとつは杉並区堀之内

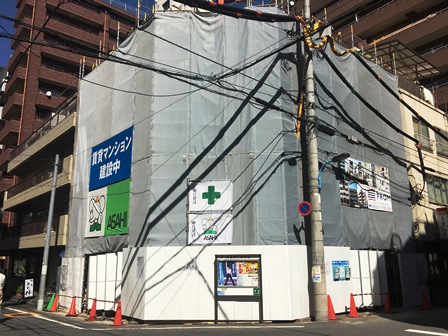

もうひとつは、こちら。新宿区四谷の現場ですーーーーーrun










前回のブログでは、2階立ち上がりコンクリート打設の様子をご紹介しました!

2階の天井・3階の床部分のコンクリートです(・∀・)










だいぶ背が高くなりましたよね。

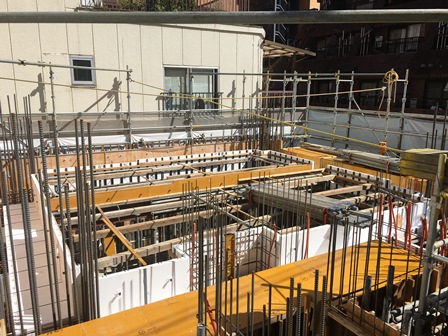

3階の躯体工事が行われておりますpaper










お馴染みのスタットボードが建て込まれておりました。

厚さ50mmの断熱+型枠材(^ω^)



外側はコンパネ(型枠)が建て込まれており、

壁の配筋後にこちらのスタットボード建て込みとなります。










一体なんの写真なんだと思いますが・・・。

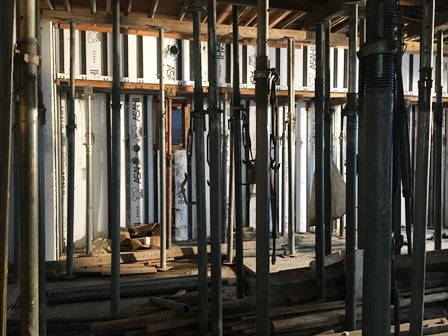

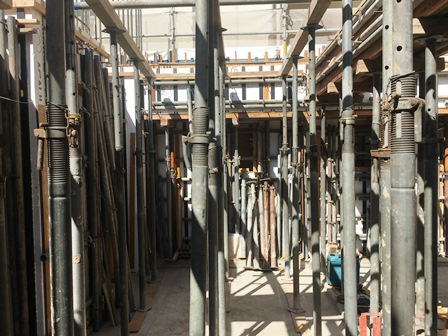

型枠支保工がたくさん立っている図です!



文字通り、型枠を支持するためのものになりますpaper

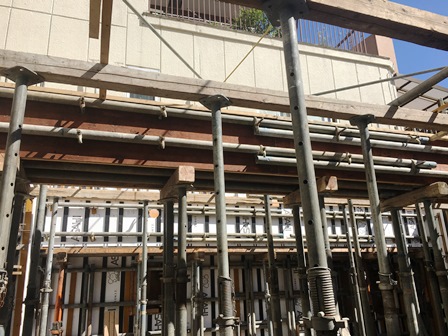

上を見ると、支保工の固定の仕方が分かります。

支保工の上にはバタ角という、角材が乗せられていますfoot



釘で固定がされていますよ。






さらに、バタ角の上には単管パイプが置かれ固定がされてから、

スラブにも型枠が敷きこまれていくのでありますぅぅぅぅ。

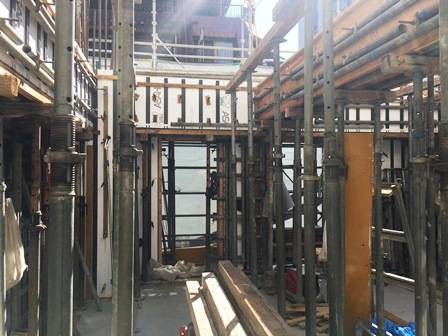

2階の様子はこのように。

型枠支保工がまだたくさん立っていますねchick



コンクリート打設時に、型枠が崩壊しないようにしっかりと支えております!








以上!

今回はここまでになります。次回もよろしくどうぞsun





-- hairsalon キリトリ ---



東京都新宿区四谷にて

新築店舗併用賃貸マンションを建設中でございます( ´∀`)人(´∀` )



地上8階建、間取は1K・2LDK・店舗となっておりますchick

完成は2018年3月を予定していますょぅ。








見学会情報はこちら

朝日建設へのお問い合わせ

朝日建設のHP

*2階立ち上がりコンクリート打設

皆さま( ノ゚Д゚)こんにちは。





今日は暑い!

残暑」を感じる一日となりましたねsweat02



でもお天気が良いのはなによりです!

本日、新宿区四谷の現場に行ってきましたぁε=ε=ε=┌( ;゚д゚)┘



コンクリート打設だったのです(^ω^)










前回のブログでは、スラブ配筋の様子をご紹介致しました(・Д・)

今回、この部分にコンクリートの打設を行っていましたよぅ。




おさらい







2階の立ち上がり部分ですねpaper

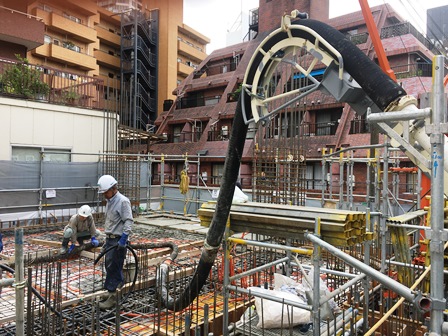

ポンプ車からホースが伸びていますね(^-^)近くに行って見てみましょーう










生コンがホースから勢いよく出ていて・・・。

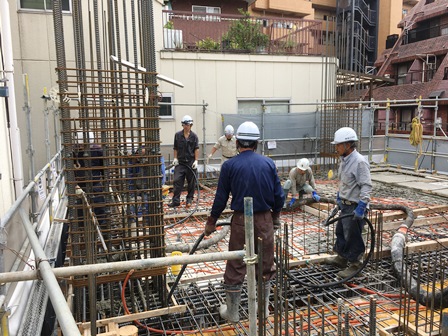

近くを職人さんがバイブレーターを持って、振動を与えていましたpaper








バイブレーターは1箇所に、10秒から15秒ほど当てています。










トンボで均す職人さんも。

打設が終わる=指定の高さまでコンクリートを打つ ということになりますshine








こちらでは(コテ)で、押さえの作業をする職人さんもrock

表面を平らにしながら、鏝を使っての均し作業です!



これは2回行います(^ω^)

2回行うことで強度も増すんですよー!!!








以上!

今回はここまでになりますーrun次回もよろしくどうぞ。





-- hairsalon キリトリ ---



東京都新宿区四谷にて

新築店舗併用賃貸マンションを建設中でございます( ´∀`)人(´∀` )



地上8階建、間取は1K・2LDK・店舗となっておりますchick

完成は2018年3月を予定していますょぅ。








見学会情報はこちら

朝日建設のHP

*スラブ配筋の様子

皆さまこんにちは(^O^)





良いお天気ですねーsun

ちょっと暑いくらいです・・。



洗濯物もよく乾いたでしょうね!!

お母さんいつもありがとう!と言いたくなります。笑





新宿区四谷の現場日記を更新致します____pencil

昨日、現場の取材に行ってきました┗(^o^ )┓三








前回のブログでは、2階の躯体工事ということで。

スタットボードが登場いたしましたねrun



厚さ50mmの断熱型枠材でゴザイマス(^ω^)




前回ブログおさらい







こちらのスタットボードを天井部分にも敷き込みを行ない、

その上にさらに配筋がされておりましたfishfish



配筋下の白い物はスタットボードです。

また、スラブの配筋はタテヨコ2段になって組まれていますよヽ(゚∀゚)人(゚∀゚)人(゚∀゚)ノ








先ほどからスラブスラブと言っておりますが、

スラブは床構造つくる、面に対して垂直な荷重を支える板のことですflair



分かりやすくいうと、上階の床・下階の天井。

今回は2階天井・3階床のスラブ配筋ということになりますね( `・ω・) ウーム










こちらの職人さんは何をやっているのかというと、鉄筋の結束を行なっておりましたpaper



結束線を使って、鉄筋同士が交差している箇所を結び固定をしています。








柱の配筋になりますが、このような形で結束をしております。( ̄^ ̄)ゞ










柱配筋つながりで、一つ。

鉄筋に丸い形をしたものが挟まっていますね、これをスペーサーといいますflair



スペーサーは、かぶり厚さを確保する為に必要不可欠なアイテムなんです。






かぶり厚さとは、鉄筋を覆うコンクリートの厚さのことを言います。

きちんと確保できていないと、設計通りの強度を得られなくなってしまいますorz










一つ下がって2階の様子を見てみましょーう。eye

前回、ブログで紹介したところですっ



若干見えづらいですが、スタットボードが見えますでしょうか・・?|∀・)






そしてたくさん立っている細い物は、型枠支保工になりますhorse



型枠を支えるサポート式の支保工。



コンクリート打設時に、型枠が崩壊してしまわないように支えているのです(´▽`)

1本で1トンの重さに耐えられるんですよ!










以上!

次回のブログもお楽しみにー( ´・ω・`)ノ







-- hairsalon キリトリ ---



東京都新宿区四谷にて

新築店舗併用賃貸マンションを建設中でございます( ´∀`)人(´∀` )



地上8階建、間取は1K・2LDK・店舗となっておりますchick

完成は2018年3月を予定していますょぅ。








見学会情報はこちら

朝日建設へのお問い合わせ

朝日建設のHP

*2階の躯体工事を行なっています

皆さまこんにちは(´∀`)





今日は晴れの予報でしたが、

なんともいえない微妙なお天気ですね・・cloud



おまけに今日はいつもより涼しいですよね!

こういう時に風邪を引きやすいので、気をつけたいと思います( ̄^ ̄)ゞ





さて!

新宿区四谷4丁目の現場日記を更新致します___fish



現場監督さんから写真をいただきましたー(^ω^)










前回のブログでは、

1階立ち上がりコンクリート打設状況をお伝えしました!

お さ ら い








そして文字通り、1階が立ち上がり・・・

2階の躯体工事が始まりました(^Д^)shine



型枠(コンクリートパネル)の建て込みを行なっています。

黄色い板が型枠で、1階の躯体工事の際にも登場しましたよねーpaper



型枠建て込みと同時に、壁の配筋も行われていきます。








柱の配筋も組まれていますchick



メジャーが巻かれていますが、鉄筋の太さや鉄筋径など、

すべて指示通りに配筋されているかをチェックするんですよー(∩´∀`)∩










外側の型枠はコンクリートパネルを使っていましたが。

内側には、スタットボードを使用しますrun



スタットボードは型枠+断熱材。それがこちらの白い物体。

壁の配筋を挟むように建て込みを行っていくのです








ちなみに。

内側の型枠の建て込みですが、内側は「型枠を返す」といいますshine



返し型枠なんて呼ばれたりするそうですよー(^-^)










以上!

今回はここまでになりますー

次回も宜しくお願い致しますheart01





-- hairsalon キリトリ ---



東京都新宿区四谷にて

新築店舗併用賃貸マンションを建設中でございます( ´∀`)人(´∀` )



地上8階建、間取は1K・2LDK・店舗となっておりますchick

完成は2018年3月を予定していますょぅ。
