*スラブ配筋が行われました



皆さま( ノ゚Д゚)こんにちは





クリスマスが終わり、なんだか街全体が寂しくなったのは気のせいでしょうか??



あとは残りの2018年を楽しむだけですねーhappy01

悔いのないように過ごしましょーう。

本日は、白金台4丁目の現場に行ってまいりましたrunrun








前回のブログでご紹介したのは、

スラブに型枠を建て込んでいるところをお伝えしました(・∀・)

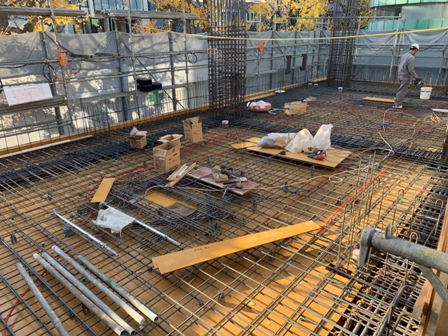

工事は進み、型枠の上に鉄筋が組まれておりました!!

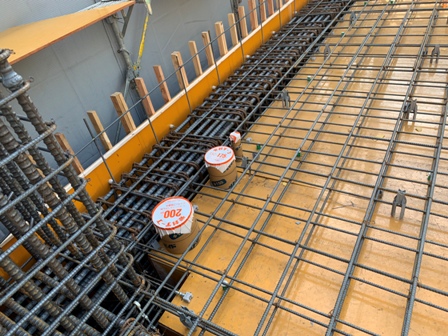

 ス ラ ブ 配 筋 でっすpaper








鉄筋を支えているようにみえるは、スペーサーといいますsign01

かぶり厚さを確保するために必要なアイテムとなり、所々スペーサーが設置されているのです(´▽`)



かぶり厚さは鉄筋を覆うコンクリートの厚さをいい、これが充分に確保できていないと

設計通りの強度を得られないのです・・・。








写真の筒は、スリーブといいますchick



これはコンクリートを貫通して配管するときに、

あらかじめ開口部分を確保するために、設置しておくものになのですε=ε=ε=┌( ;゚д゚)┘

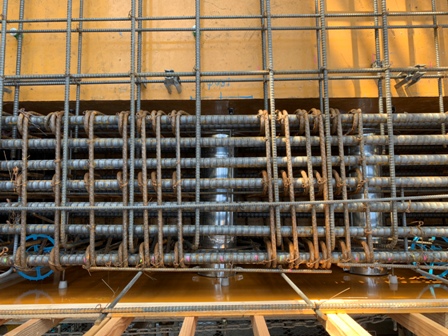

鉄筋の下にあるシルバーの筒もスリーブです!!

そしてこの鉄筋はの部分にあたりますflair



太い鉄筋が主筋となり、それに対して巻きついている鉄筋が補強筋となる役割を果たしていますヽ( ゚Д゚)人(゚Д゚ )ノ

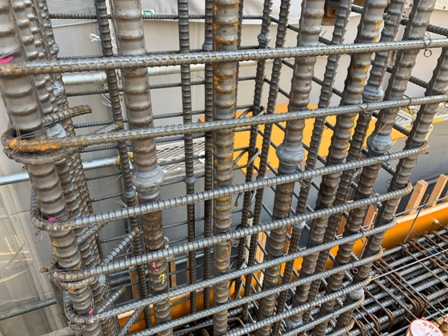

柱の鉄筋も組まれています。

先ほどの梁配筋と同じように、太い鉄筋が主筋・それに対しての補強筋となりますshine



主筋の一部がぷっくりと膨らんでいるのは、鉄筋を圧接し継ぎ足した証拠でっす(^Д^)








以上!

今回はここまでになりますー(^ω^)次回のブログもおたのしみに。





- - hairsalon キリトリ- - -

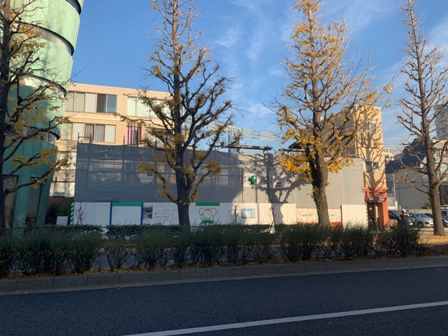

港区白金台にて、

地下1階・地上5階建店舗事務所併用賃貸マンション建設中でゴザイマスfish



東京メトロ南北線「白金台」駅より徒歩5分run

間取りは1LDK・店舗となります。2019年5月完成予定です(^ω^)



ï??ä?®ç§°ï??ç??é??�?°4ä¸?ç?®ã??ã??ã??ã?§ã??æ?°ç¯?�??äº?





賃貸経営をお考えの方

注文住宅建設をお考えの方

東京23区実績

見学会情報はこちら

朝日建設HP

*スラブに型枠が建て込まれました



皆さま( ノ゚Д゚)こんにちは





朝の雨が嘘のように、午後はスッキリ晴れましたねsun

いつもの寒さは少し和らいだお天気だった気がします(-^〇^-)



そんな本日は、白金台4丁目の現場にいってきましたrunrun








前回の1階躯体工事から工事は進み、スラブが立ち上がりましたchick

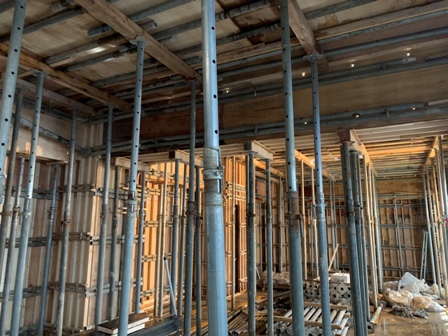

無数に立っているのは、型枠支保工になります(´▽`)



文字通り、型枠を支えている物でして、1本で1トンの重さに耐えられるのです!!

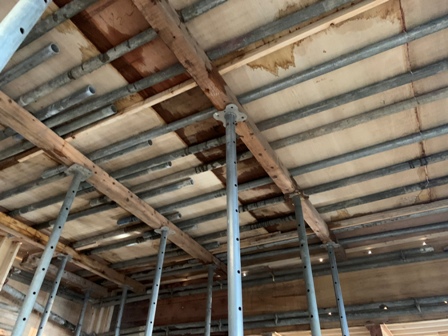

上を見てみますとー・・、型枠支保工には木材を挟んでいますsign01



支保工は垂直に支えることを目的とした物ですので、支保工自体は横に支えておかないと倒れてしまいますorz

ですので、このように木材を挟んで釘で固定していますよ(・∀・)








型枠の外側を見てみますと。

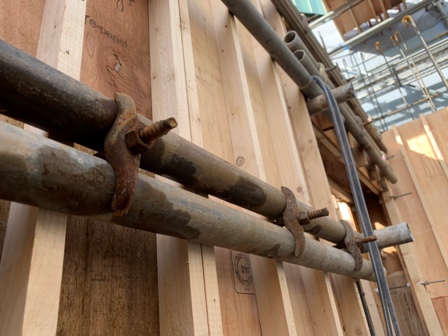

フォームタイに単管が通されており、締固めが行われておりますrunrun

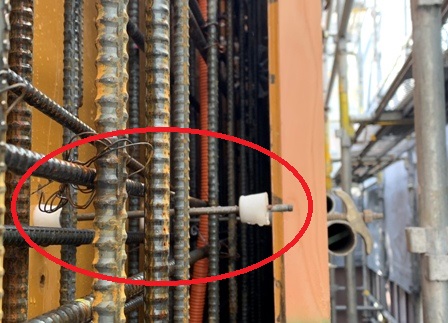

型枠にはPコン(白い物)とセパレーター(Pコンにつながる棒状)が付いておりまして、

Pコンをセパレーターにはめて、セパレーターで型枠の距離を一定に保っていますflair



IMG_0523 - コピー111.JPG

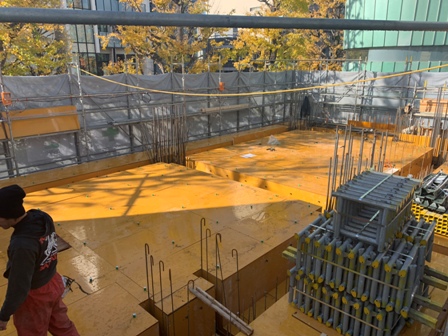

そしてスラブには型枠が建て込まれておりました!!

スラブの配筋前には、梁配筋が組まれますよfishfish








以上!

今回はここまでになります(^ω^)次回のブログもおたのしみにpaper





- - hairsalon キリトリ- - -



港区白金台にて、

地下1階・地上5階建店舗事務所併用賃貸マンション建設中でゴザイマスfish



東京メトロ南北線「白金台」駅より徒歩5分run

間取りは1LDK・店舗となります。2019年5月完成予定です(^ω^)



ï??ä?®ç§°ï??ç??é??�?°4ä¸?ç?®ã??ã??ã??ã?§ã??æ?°ç¯?�??äº?





賃貸経営をお考えの方

注文住宅建設をお考えの方

東京23区実績

見学会情報はこちら

朝日建設HP

*1階躯体工事が始まりました



皆さま( ノ゚Д゚)こんにちは





今日はスッキリ晴れていましたが、風が冷たく骨身にしみる一歩手前でした(´;ω;`)



この先やってくる真冬のことを考えると、毎年越せるのかどうか不安になりますが、

今のところ無事に生きているので、今シーズンも大丈夫でしょう。







ということで。港区白金台4丁目の現場日記を更新いたします____pencil








1階が立ち上がり、躯体工事を行なっております(^ω^)

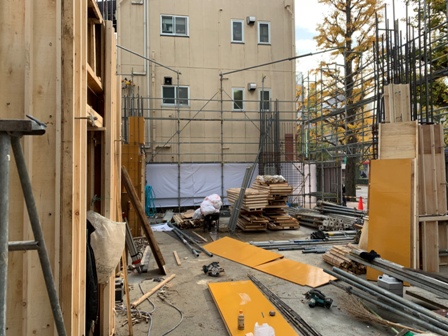

工事は型枠の建て込み最中でした!!

黄色い板が型枠でコンクリートパネルといいますflair

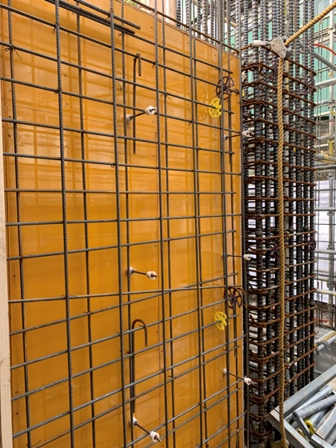

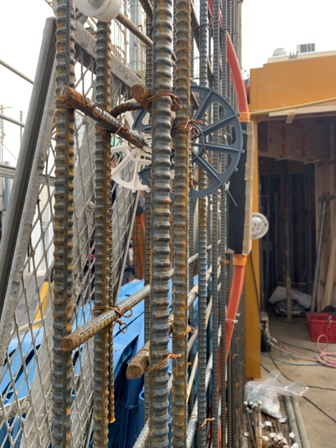

壁の配筋も組まれておりましたrunrun

タテヨコと鉄筋が組まれておりますねー・・・








上の写真は1段しか組まれていませんでしたが、壁の配筋は2段のダブル配筋となりますよーpaper



鉄筋の間にはスペーサーを設置し、かぶり厚さの確保※1をしています(・∀・)

※1.鉄筋を覆うコンクリートの厚さのこと。きちんと確保していないと、設計通りの強度が得られません

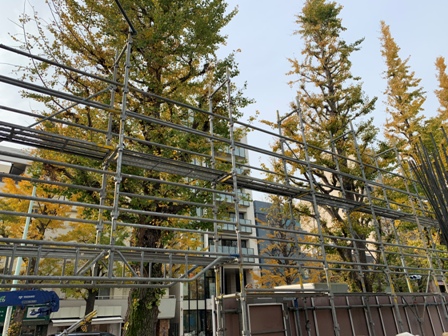

躯体工事と同時に、この日は足場の設立も行なっておりました(-^〇^-)

階数が上がるたびに、足場はどんどん高くなりますsweat01

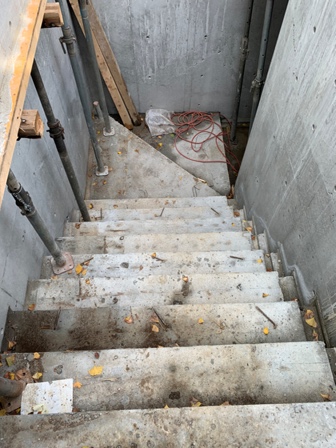

当物件は、地下もございます!!

下に下がりますとー・・・。

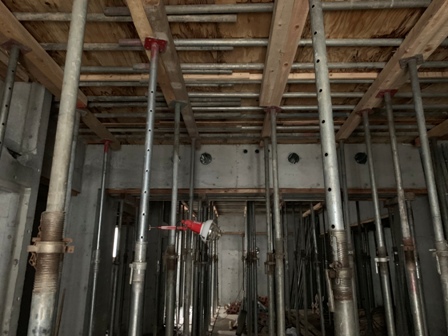

サポート(型枠支保工)がたっくさん立っていましたchick

名前のとおり、型枠を支えている物になります( ・∀)人(∀・ )



1本で1トンの重さに耐えられる物です。こんなにたくさん立っているのを見ると、

コンクリートの圧力は相当、ということが伺えますね(°д°)








以上!

今回はここまでになりますー(゜∀。)次回もおたのしみに。
