☆梁配筋の様子



皆さま( ノ゚Д゚)こんにちは





スッキリ晴れていたはずなのに、あれれ、、、太陽が隠れてしまいましたorz



本日はこんなお天気ではありますが、桜の時期がやってきまして

いたるところでキレイな桜を見かけますcherryblossom



そして3月27日の本日は、さくらの日だそうですよ(^ω^)まぁステキ

桜の季節、短いですが楽しみたいですね!





さて!

本日、センター南の現場にお邪魔してきましたーrunrun










前回は5階・躯体工事をご紹介させていただきました(-^〇^-)



その際に、赤枠の梁の部分。。。どのようにして配筋を行うのか・・・

という疑問を残しつつ、ブログ記事を終えましたchick



今回、その梁配筋の様子を取材してきましたので、お伝えしますねつ´Д`)つ



IMG_5999 - ã??ã??ã??.JPG





まぁ、あの狭いスペースでは到底、

鉄筋を組むことは不可能に近いので、上部の広いスペースで、配筋作業を行います。



そして型枠の両サイドにはウマという作業台を置き、パイプを上に跨がせています。horse



IMG_6028 - コピー.JPG







配筋完了後にパイプを落とし、配筋を型枠内に収めますヨー(」・∀・)」

これを梁落としといいますflair



梁配筋において、主筋(太い鉄筋)に対して巻き付いている、

縦方向の細い鉄筋があばら筋になります(´∀`)










こちらは柱の配筋。

縦方向に伸びている主筋に対し、横に巻き付いている鉄筋がありますrock



この鉄筋は、帯筋といいますよ(^-^)








あばら筋・帯筋どちらも、主筋の強度を補強するためのものになりますが

使用する箇所によって呼び名が違うようですねヽ(・∀・)ノ





そして鉄筋が交差している箇所は、結束線を使って固く結び固定がされていますshine

こんな感じになっております。( ̄^ ̄)ゞ










最後に。

こちらの職人さんは、鉄筋をガスで圧接しておりました!



鉄筋継手の一種で、

鉄筋同士を加熱しながら圧力を加え、ガスバーナーで接合していきますfish










鉄筋の接合部分は写真のように、ぷっくりしているのが特徴ですよ(゜∀。)










以上!



今回はここまでになりますー(*´∀`*)

次回もおたのしみにっpaper





- - hairsalon キリトリ - - -



横浜市都筑区にて、新築・店舗併用賃貸マンションを建設中デスrun

最寄駅は市営地下鉄「センター南」駅。



間取は1K・1DK・店舗・事務所となっております(^ω^)

2018年8月完成予定shine



(仮称)センター南マンション新築工事





賃貸併用実績

見学会情報はこちら

現在着工中物件

朝日建設のHP

☆5階躯体工事



皆さま( ノ゚Д゚)こんにちは





あと1週間で3月も終わりですーtyphoon

4月から新生活が始まる方は、ドキドキが止まらない時期ですよね。笑



朝日建設にも新入社員が入社する予定でございます!!

ってことでお互い頑張りましょうrock





本日、横浜市都筑区の現場に行ってきましたー(^ω^)

横浜市営地下鉄「センター南」駅が最寄りでございますtrain










工事は5階の躯体工事中でございましてっ。

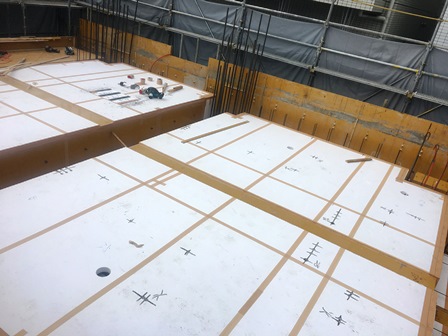

型枠断熱材のスタットボードが敷きこまれておりましたchick



厚さ50mmの断熱兼型枠材になります(´∀`)










型枠と型枠の間(写真の赤線)はの部分となります。



この後、梁の鉄筋が組まれる予定ですflair

しかしこの間に一体どうやって鉄筋を組んでいくのでしょうかねー??



ってその様子は次回にご紹介しますねい(´ー`)



IMG_5999 - コピー.JPG





1・2階は店舗になります!

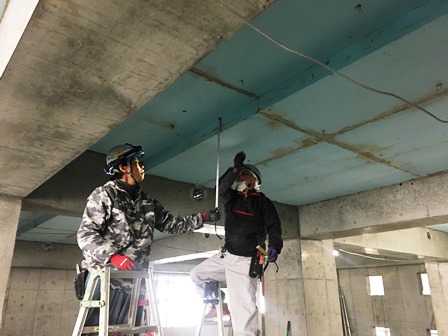

2階には設備屋さんが来ており、配管の工事をこれから行うようでしたfishfish










そしてもう一つ。

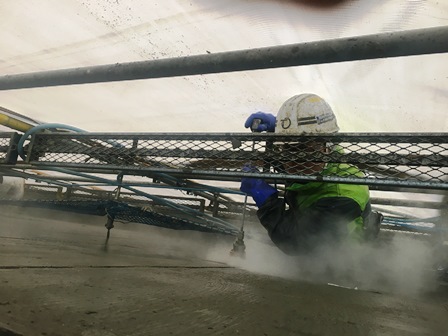

2階・外壁の躯体に高圧洗浄を行っておりますeye



塵やホコリなどの汚れをキレイに洗い落とし、躯体とタイルの接着を良くしています(^Д^)










以上!

今回はここまでになりますーrun



次回もよろしくどうぞ(・∀・)





- - hairsalon キリトリ - - -



横浜市都筑区にて、新築・店舗併用賃貸マンションを建設中デスrun

最寄駅は市営地下鉄「センター南」駅。



間取は1K・1DK・店舗・事務所となっております(^ω^)

2018年8月完成予定shine



(仮称)センター南マンション新築工事





賃貸併用実績

見学会情報はこちら

現在着工中物件

朝日建設のHP



☆4階立ち上がりコンクリート打設



皆さま( ノ゚Д゚)こんにちは





とっても良いお天気ですねーsun

おかげで鼻がムズムズします・・( ;´д`)トホホ



朝、薬を飲んできたはずなのに、効果はイマイチでしたorz





では、気を取り直して現場日記を更新いたします____pencil

本日、横浜市都筑区・センター南の現場にお邪魔いたしましたっ










今日は4階立ち上がりのコンクリート打設を行なっておりましたよrun

早速ご紹介いたします。





4階の躯体工事は、前回のブログでお伝えしました(^ω^)










その後、スラブ(4階天井・5階床)にスタットボードが敷きこまれましたsign01

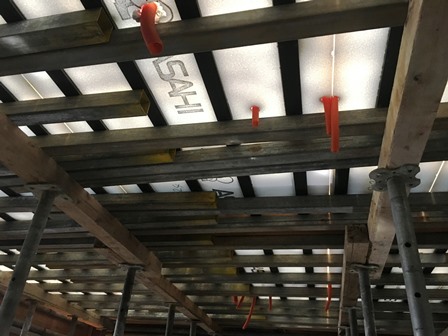

↓の写真はコンクリート打設前の4階天井の様子です。



まだコンクリートを打っていないので、スタットボードの白が透けて見えます(^-^)

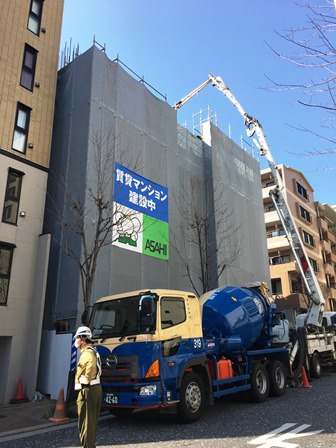

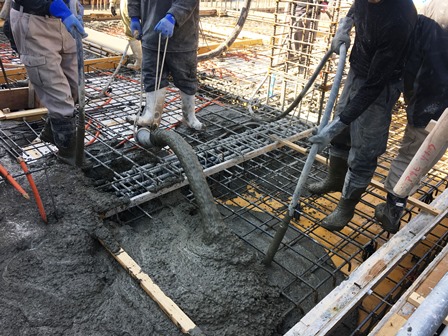

そして、コンクリート打runrunrun

生コンクリートが勢いよく出ております。。。鉄筋・型枠をのみこむようにtyphoon

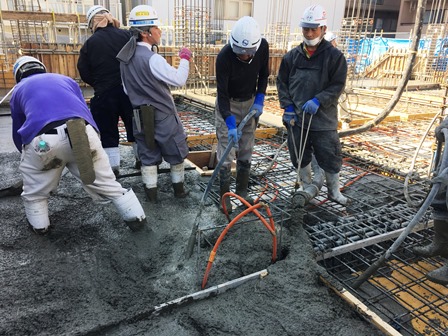

右手の細い管はコンクリートバイブレーターで、

コンクリートに振動を与えながらの打設ですヽ(・∀・)ノ

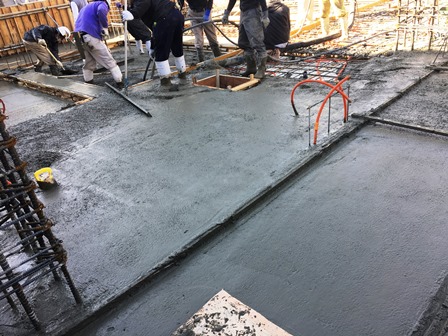

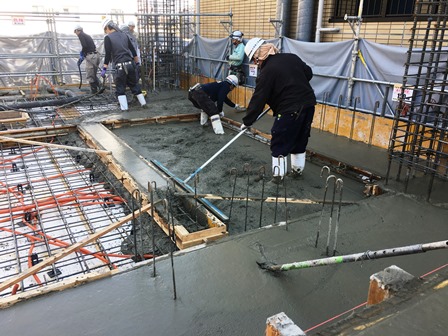

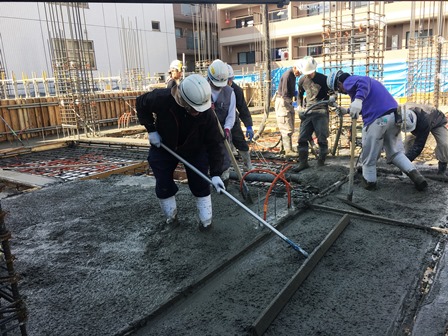

指定の高さまでコンクリートが打設されたら、トンボで均していきます。













トンボで均した部分、なめらかで綺麗ですよねpaper

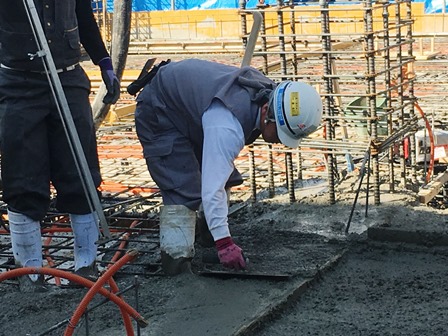

さらには鏝(こて)を使って、押さえの作業を行いますshine

この作業をしっかり行うことで、建物の強度がグンっと上がります(^Д^)








以上!

コンクリート打設の様子をご紹介いたしましたーshine



硬化後は、5階の躯体工事が始まります!

次回のブログもおたのしみにーヽ(゚∀゚)人(゚∀゚)人(゚∀゚)ノ





- - hairsalon キリトリ - - -



横浜市都筑区にて、新築・店舗併用賃貸マンションを建設中デスrun

最寄駅は市営地下鉄「センター南」駅。



間取は1K・1DK・店舗・事務所となっております(^ω^)

2018年8月完成予定shine



(仮称)センター南マンション新築工事





賃貸併用実績

見学会情報はこちら

現在着工中物件

朝日建設のHP

☆コンクリート打設後・4階躯体工事を行なっています



皆さま( ノ゚Д゚)こんにちは





3月4日、本日はサッシの日でございますpaper



バウムクーヘンの日やミシンの日など・・他にも記念日がありましたが、

建設会社らしくサッシの日に触れてみました。笑



サッシメーカーの吉田工業(現 YKK AP)が制定したそうですね。run





先日、横浜市都筑区の現場取材に行ってまいりましたー(´∀`)

センター南駅から歩いて5分ほどの所で、賃貸マンションを建設しておりますshine










工事は4階の躯体工事を行なっておりました!

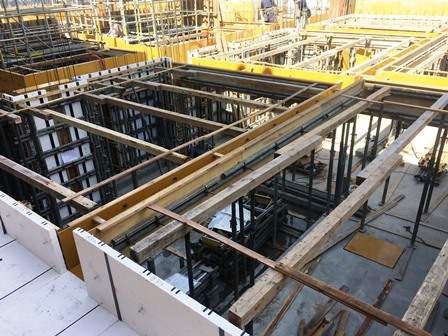

断熱型枠材(スタットボード)が建て込まれており、締固めも行われておりますrock










サポート(型枠支保工)を立て、バタ角を設置していますflair



そしてバタ角に対して90度になるようにして単管パイプを乗せ、固定されます。

その上にスタットボードを敷き込んでいきまっすヽ(´ー`)ノ










バタ角とサポートは釘で固定されています。thunder



サポートは垂直に支えることを目的にされるので、サポート自体は

横に支えないと倒れてしまいます・・orz



そこで活躍するのがバタ角なのであります!










下階を見ると、分かりやすいかもしれません!



サポートの上にバタ角を跨がせ、その上に単管パイプ、

そして断熱材が敷きこまれておりますねeye













1・2階はサポート・型枠が外されています!

天井の水色は、断熱材でございますpaperスタイロフォームという断熱材です。










こうした開口部には、

躯体にあらかじめサッシアンカーが打ち込まれていますchick



サッシを取り付ける際に大活躍します!

その様子は、、ご紹介できるようになるまでお楽しみに。
