*基礎立ち上がり1階床コンクリート打設

皆さま( ノ゚Д゚)こんにちは





1月19日、本日はのど自慢の日だそうですkaraoke

歌が上手な人っていいですよねー。カラオケに行ったら重宝される重要な役割で(笑)



私も歌が上手な人になりたいですorz





さて( ̄^ ̄)ゞ



本日、大森北の現場取材に行ってまいりましたので、

早速ご紹介したいと思いますchick










本日は、1階床コンクリート打設の日でございました(^ω^)

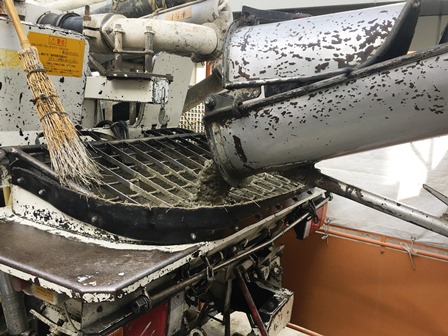

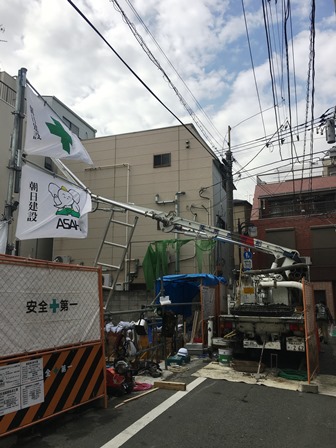

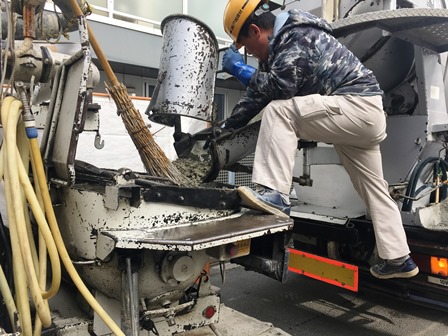

生コン車とポンプ車のおしり同士をくっつけ、生コンクリートを卸しているところ。



生コン車は90分以内に搬入しなければなりません。

ドラムと呼ばれる荷台を回転させ、生コンが硬化しないようにしていますtyphoon

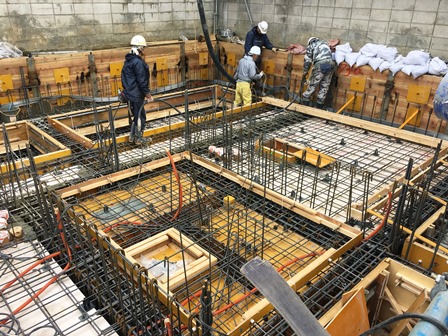

私が取材に行った際には、

壁部分の打設をおこなっておりましたーrun



コンクリートの打設順番は、

壁・梁・スラブと打設順序を計画し、打設をしていきますよー(∩´∀`)∩

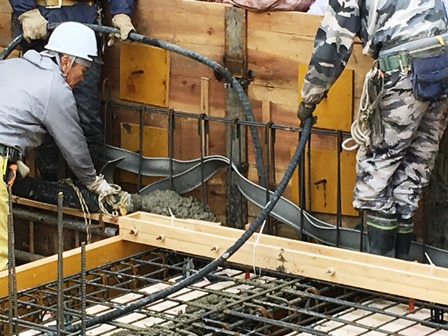

生コンが出ているホースと一緒に細い管のようなものも

一緒に突っ込まれていますのが分かりますでしょうか??



これはコンクリートバイブレーターといいます(・∀・)








その名の通り、振動を与えるもので。



振動を与えることにより、

余分な空気や水分を控除でき、密度の高いコンクリートが出来上がりますshine



バイブレーターは1箇所につき、

およそ10秒から15秒ほどかけていますよ(´∀`)





こうして打設は進んでいきますrun








コンクリート打設終了後、

1階の躯体工事が始まりますので、それまたお楽しみにー(^ω^)







- - キリトリ hairsalon - - -



東京都大田区にて

新築賃貸マンションを建設しております(´ー`)



地上4階建、間取りは1Kでございます。

完成は2017年7月を予定しておりますfishfishfish






見学会情報はこちら

朝日建設へのお問い合わせ

朝日建設のHP

*1階スラブ工事

皆さま( ノ゚Д゚)こんにちは





新年の挨拶が遅れておりましたね・・



明けましておめでとうございます!!

今年もどうぞ宜しくお願いいたしますpaper





本日、大森北の現場に行ってまいりましたε=ε=ε=┌( ;゚д゚)┘










工事は、前回ご紹介した基礎配筋から・・・










進むに進んで、

1階のスラブにまで上がっておりましたsweat01

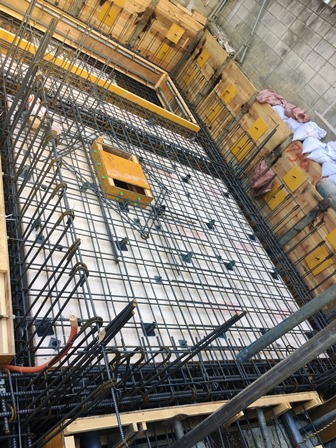

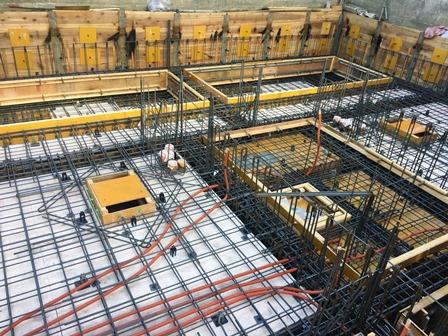

基礎配筋のかわりには、型枠を建て込み、スラブ部分にも型枠をflair



そしてその上には、断熱材を敷き込んでおります(^ω^)

画像の鉄筋が組まれている下の白い物が敷かれているように見えますが、コレが断熱材です。

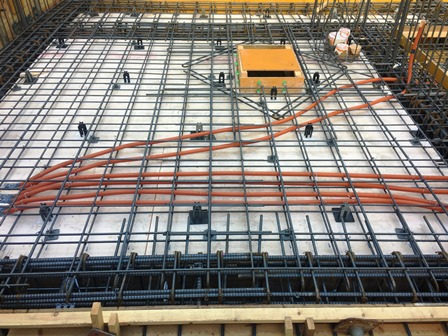

断熱材を敷き込んだ上からスラブ配筋となります(・Д・)



タテヨコと2段になって組まれていますよね!

ダブル配筋にすることにより、

単純にコンクリートの厚さも厚くなりますので、強い建物となりますeye

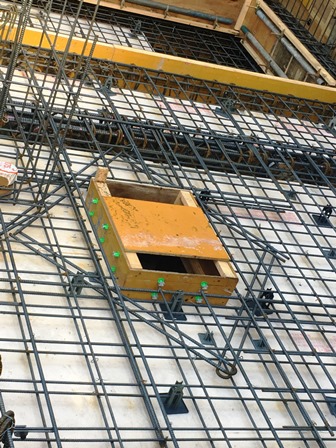

こうした開口部には、

鉄筋が四隅にナナメ45度に入っており、補強筋としておりますrock

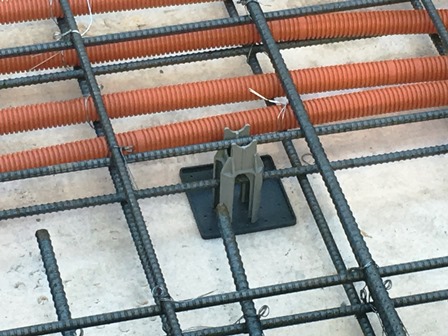

鉄筋を支えているように見えるこの小さな物は、スペーサーといいますfish



スペーサーは鉄筋のズレが生じないように固定している他、

適正なかぶり厚さ※1を確保する役割も果たします(・∀・)






※1・・・鉄筋を覆うコンクリートの厚さのことを言います。

これが十分に確保できていないと、設計通りの強度が得られない可能性がありますsweat02










この後は、スラブコンクリートとなりますε=ε=ε=┌( ;゚д゚)┘



その様子はまた次回にでもご紹介できたらと思いますので、

引き続き現場日記を宜しくお願いいたしますchick







- - キリトリ hairsalon - - -



東京都大田区にて

新築賃貸マンションを建設しております(´ー`)



地上4階建、間取りは1Kでございます。

完成は2017年7月を予定しておりますfishfishfish






見学会情報はこちら

朝日建設へのお問い合わせ

朝日建設のHP

*基礎配筋を行なっております

皆さま( ノ゚Д゚)こんにちは





来年2月までの見学会日程が決定致しましたよー!

詳しくはこちらをご覧くださいっ

memo見学会詳細情報



皆さまのご来場を心よりお待ちしておりますpaper





さて!

本日、大森北の現場に取材に行ってまいりましたので、

工事の様子をご紹介したいと思いますーーーーー(・∀・)










前回のブログでは、捨てコン打設の様子をご紹介いたしましたpencil

厚さ50mmのコンクリートです。

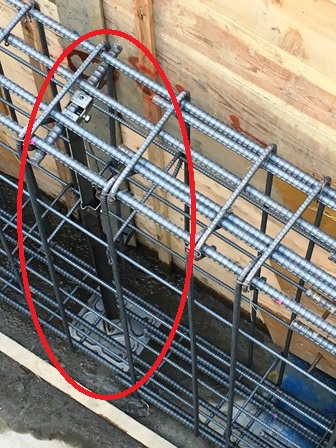

コンクリート硬化後、捨てコン上に基礎エースというものを打ち付けます。

画像、赤丸で囲んだものですpaper



基礎エースは、鉄筋の受け金物となります。

基礎の高さもこちらで決まるので、とても重要な物でございます(^ω^)










同じような写真で失礼しますが、

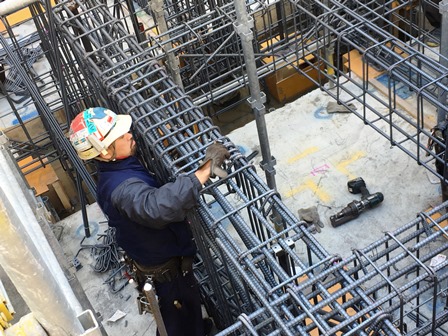

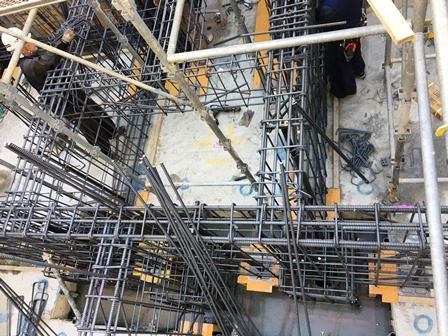

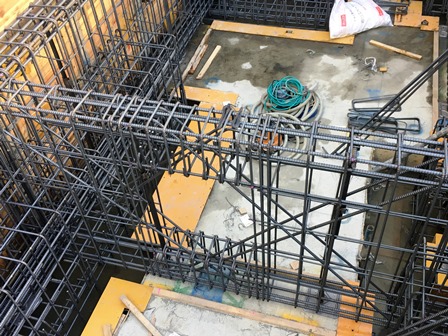

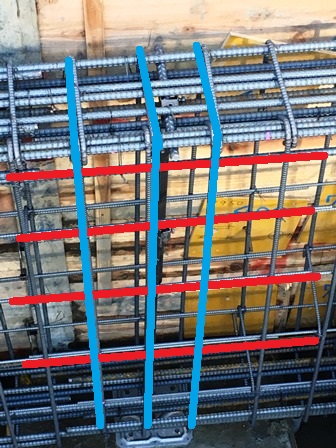

主筋(赤)に対し、あばら筋(青)が巻きついている形で配筋が進んでいきますflair



位置の固定や主筋の補強をしていますよ(^-^)















ひし形の形になっていますが、これは人通口といいますchick



作業時に通れるようにしているのはもちろん、

メンテナンスの際も人が通れるようにこのようにしているんですよ(・∀・)










鉄筋同士が交差している箇所は、結束線で固く結び固定をしますrock



基礎配筋後は、次は型枠の建て込みとなります(゜∀。)















以上!

今回はここまでになりますーfish

次回もよろしくお願いいたします(´∀`)







- - キリトリ hairsalon - - -



東京都大田区にて

新築賃貸マンションを建設しております(´ー`)



地上4階建、間取りは1Kでございます。

完成は2017年7月を予定しておりますfishfishfish






見学会情報はこちら

朝日建設へのお問い合わせ

朝日建設のHP

*捨てコン打設の様子

皆さま( ノ゚Д゚)こんにちは





とっても良いお天気ですねー!

本日から2日間、3会場で現場見学会を開催しておりますpaper



ご興味のある方はぜひご来場くださいませーーー(・∀・)

見学会詳細情報を見る





さて!

昨日、大田区大森北6丁目の現場取材に行ってまいりましたε=ε=ε=┌( ;゚д゚)┘

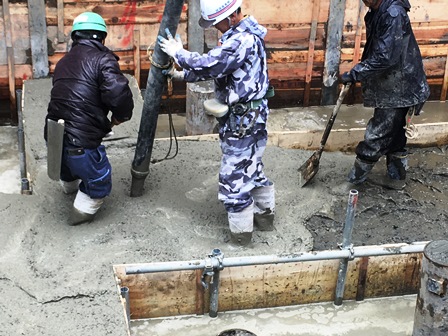

捨てコンクリート打設を行なっておりましたよーーーぅrun

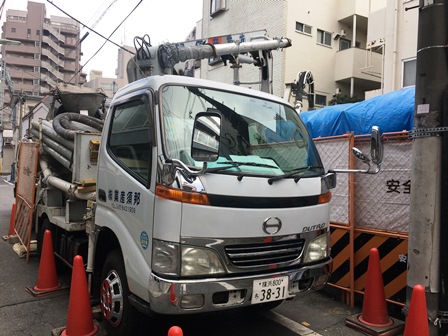

生コンクリートをポンプ車に卸しているところtyphoon



ポンプ車のポンプに吸い込まれて押し出され、

長い管を通ってコンクリートが出てくる、といった流れになります(´∀`)










そもそもなぜ、捨てコンクリートを打つのかというと。



建物の基礎をつくる前に、その基礎の位置を印してそれに従い、

鉄筋を組み上げる水平面が必要になってきますflair



ですので、基礎の位置を出すために打つコンクリートということになります(^-^)

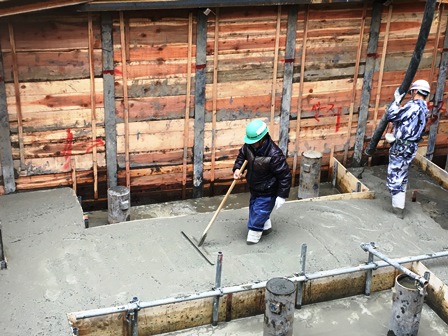

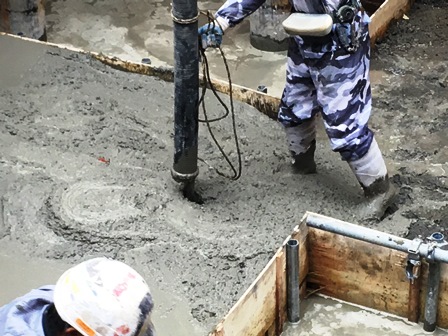

打設しながらトンボで均し作業を行なう職人さんも!



建物の強度に直接関わることはありませんが、

建物の基礎をつくる上ではとても重要な役割を果たす、捨てコンchick








コンクリート硬化後は、

基礎をつくるため必要な基準線をコンクリート上に記していきます____pen



この墨に従って鉄筋を組んだり、型枠を建てたりと・・・

工事が進んでいきますので、どうぞおたのしみに( ´∀`)人(´∀` )







- - キリトリ hairsalon - - -



東京都大田区にて

新築賃貸マンションを建設しております(´ー`)



地上4階建、間取りは1Kでございます。

完成は2017年7月を予定しておりますfishfishfish






見学会情報はこちら

朝日建設へのお問い合わせ

朝日建設のHP

*根伐工事・続き

皆さま( ノ゚Д゚)こんにちは





今日は牡蠣フライの日だそうですrestaurant



牡蠣といえば、この間の広島旅行でたっくさん食べることが出来ました!

多分一生分。笑



ちなみにソースよりタルタル派です。





さてさて。

本日、晴天の中、大森北の現場に行ってきましたrun



前回の続きで、根伐工事を行なっております。

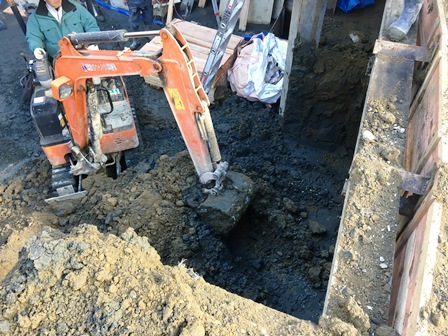

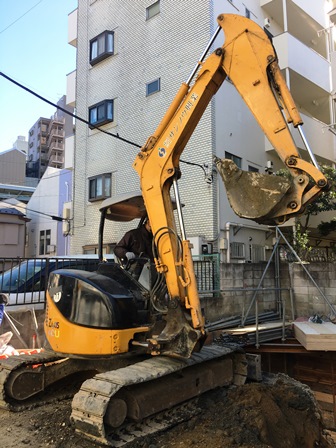

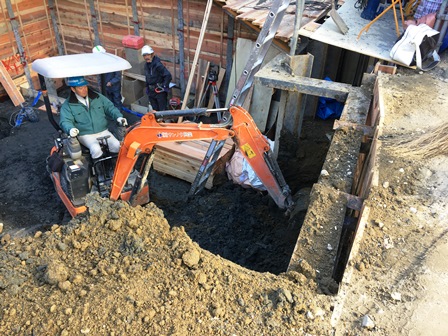

重機で掘り進め、基礎をつくるスペースの確保をしています。

掘り起こした土を一旦、地上にあげますよpaper










地上にあげた土をこちらの重機で持ち上げ、ダンプカーに積み上げます。

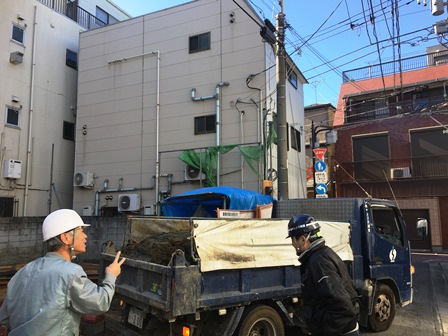

こちらがダンプカー。ちょうど積み込みをしていましたので激写。camera

掘り起こした土が搬出されるところです。



この土は、後の埋め戻し作業で使われます(^ω^)

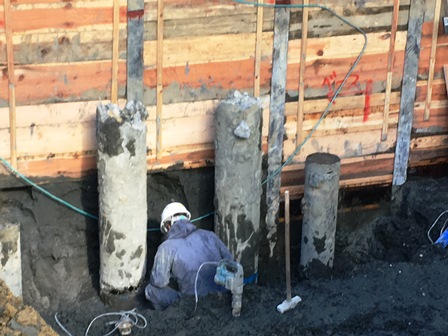

掘り起こした土から見えてきました、sign01

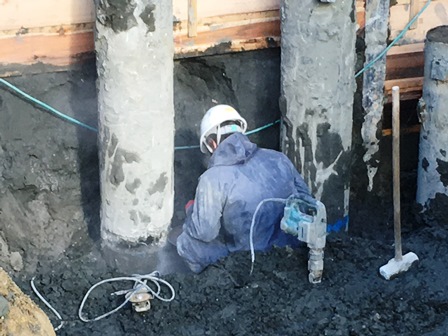

左の2本は既存の杭になります。右側の1本が今回施工した杭です。

当物件は鋼管杭を打ち込みました。

鋼管の中にコンクリートを注入する、杭になります(∩´∀`)∩










職人さんは、既存の杭の処理をしていました。










以上!

今回はここまでになりますーchick次回もお楽しみにっ
