☆完成したら見えない部分を覗き見!基礎配筋工事

みなさま、こんにちは(^∇^*)/



クリスマスも終わり、

すっかり年の瀬の雰囲気に変わりましたね。

また一層冷え込みが増すとのことでしたので

みなさま、くれぐれも体を冷やさないようお気を付けくださいconfident






それでは、現場の様子をご紹介致します(・_・  )ゞ






捨てコンが打設されました当現場。

前回お伝えしたように、基礎の立込み工事が始まりました!!






設計図に従い、鉄筋が組まれております。

鉄筋を組んでいく作業を配筋といいますflair

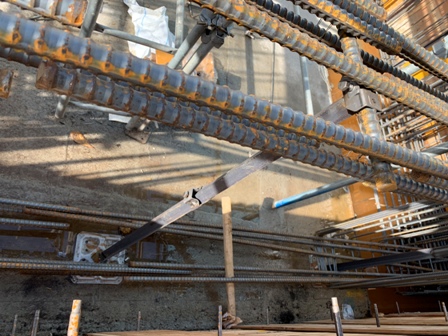

基礎配筋を行う前段階で、基礎エースというものが先に捨てコンに打ち付けてあります。

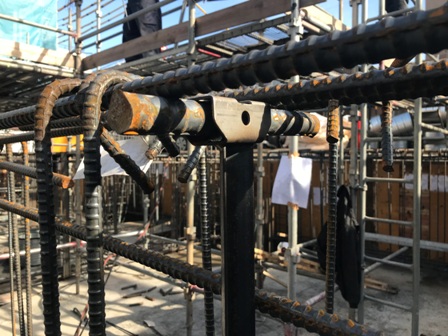

見ずらいですので、、、分かりやすく拡大したものがこちらです。

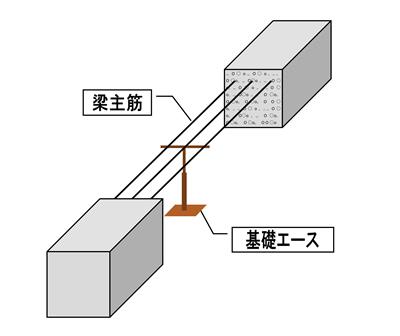

基礎エースを基礎の高さに合わせ、その上に梁主筋を並べることで

鉄筋の高さを一定にすることができますflair






このように基礎エースを土台に梁主筋を配筋した後、

梁主筋にあばら筋と呼ばれる鉄筋を巻き付けるように配筋し補強を行い、

強度のある基礎を作り上げていきますflair

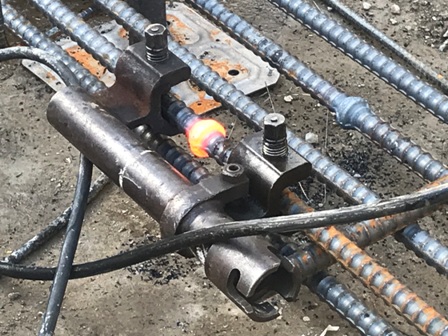

また、梁主筋の圧接も行っておりました。






圧接した部分はこのように丸く分厚くなっております。






この丸みには、縦横両方に既定の太さが定められています。






こちら別現場の写真ですが、このような部分的にカットしたテストピースを

試験場に持ち込み、引っ張り試験というものを行って十分な強度があるかを確かめます。

試験の際に圧接面以外で鉄筋が切断されると合格となりますflair



それでは、今回の現場日記は以上になります(・_・  )ゞ
