☆梁配筋の様子
みなさま、こんにちは！！
来週、社員旅行で沖縄に行ってまいります(^○^)
すごく楽しみです、小学生の時に1度行ったきりなので
美ら海水族館・・首里城・・・国際通り！
他にも観光地がたくさんあってどこに行こうか悩みます
海ブドウ大好きなんですよね、、何があっても海ブドウだけは食べて帰りたいです。笑
＊
＊
＊
ではでは
現場の工事の様子をご紹介しますねっ！！

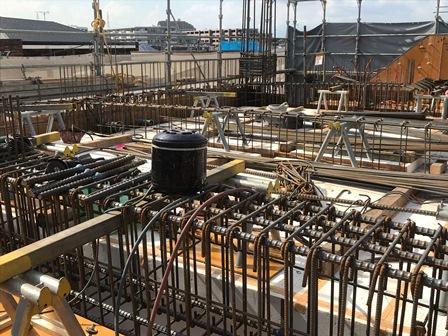

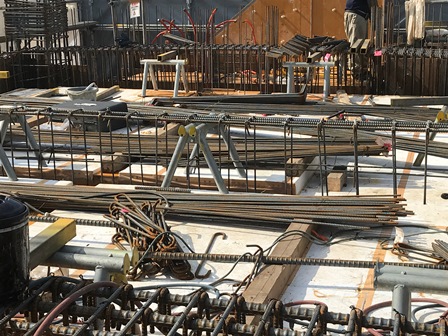

現在、当現場では梁配筋が行われています！！
梁が浮いていますね。。。
梁型枠の中では狭くて鉄筋が組めないため、上部の広いスペースで組むことになります

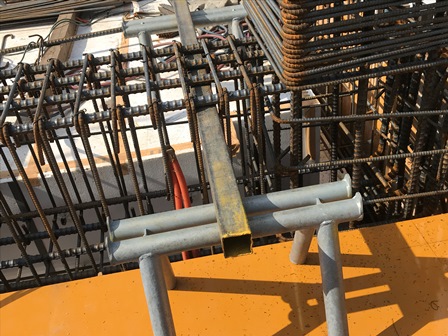

その際に、《ウマ》とよばれるものを両側に設置し支えの棒を通して、
配筋をしていきます
配筋が完了したら、支えの棒を引き抜いて梁を型枠の中に落とし込みます！！
この一連の作業を《梁落とし》といいますよー

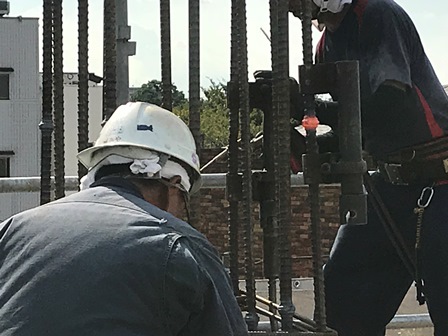

奥では圧接屋さんが柱の主筋を圧接しておりました！！

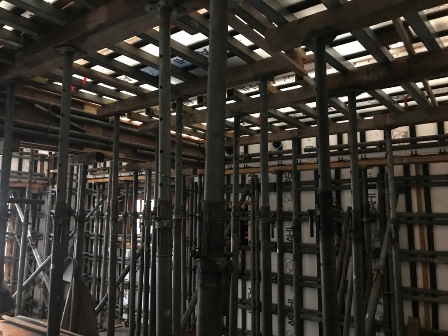

下階はがっちり固定されていました(゜_゜>)

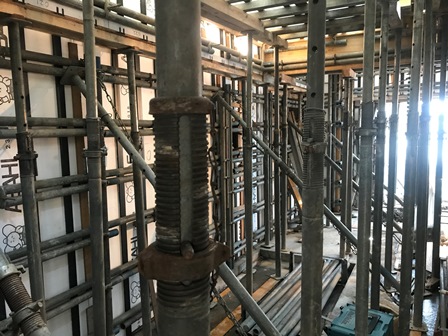

縦にたくさん立っているパイプで支えています！
このパイプを《型枠支保工》といいますよ
計算上、支保工1本でなんと1トンもの重さを支えることが出来ます
<ﾁｶﾗﾓﾁｯ
写真のものはパイプサポート式ですが、
そのほかにもいろいろな支保工があります(ー_ー)!!
以上、工事の様子でした
☆2階立ち上がりコン打設
みなさま、こんにちは！！
雨が降ってきてしまいましたね・・・
肌寒い・・(-_-;)
明日からは涼しくなるそうで、秋が来ましたね
夏服から秋服へ
ちょっと服を出すのが面倒ですね。笑
＊
＊
＊
それでは、2階立ち上がりコン打設の様子をご紹介したいと思います
前回の躯体工事の様子は、《こちら》から

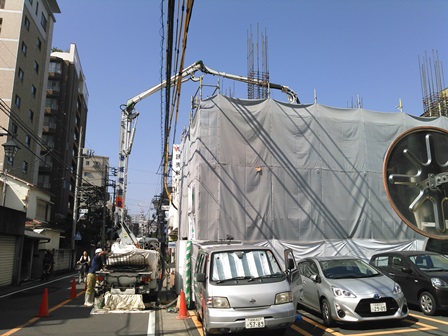

現場前にはポンプ車がいますね(゜_゜>)
生コン車はちょうど入れ替えの時だったのか写っていませんが。
当日、取材に行けませんでしたので現場監督さんにお写真を撮っていただきました(^○^)
こちらは打設前のスラブの様子ですね！！
最終確認をしているのでしょうか・・・

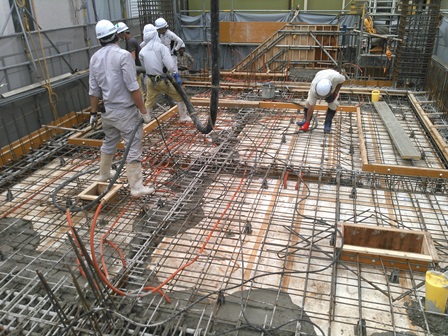

そして「1階立ち上がりコン打設」のときと同じように、
ポンプ車から生コンを圧送し打設していきます
今回打設した部分は、
2階の壁、3階の床(2階の天井)になります(*^_^*)
打設完了です！！

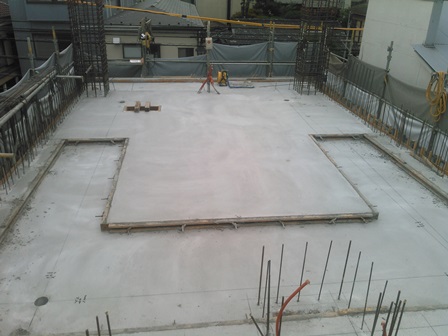

硬化後の墨出しも行われていますね
墨出しとは、現場に直接原寸の設計図を書くことです！
今回は以上になります(*^_^*)
☆2階躯体工事の様子
みなさま、こんにちは！！
台風、とても強いみたいですね、、、
天気が荒れている時に外に出るのは危険ですので
控えてくださいね(-_-;)
＊
＊
＊
ではでは、現場日記を更新していきたいと思います)^o^(
前回、1階立ち上がりコン打設の様子をご紹介したと思います！！
今回は、コンクリートが硬化した後の工事
2階躯体工事の様子をご紹介いたします(゜_゜>)
外側の型枠建込が完了し、
壁配筋が行われています
上写真の配筋されている部分に、白いものが均等についています・・・
こちらは《断熱パット》というものです。
型枠や断熱材が内側へ入ってきて、壁の厚さが変わってしまわないようにする役割があります

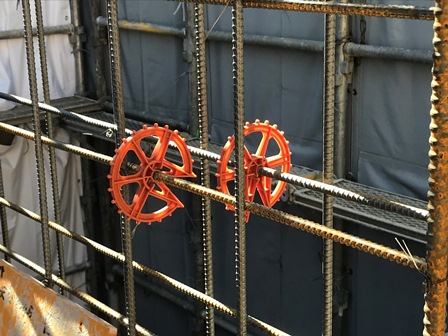

鉄筋に丸い歯車みたいな形をしたものが取り付けられています・・・
丸い形をしているので《ドーナツ型スペーサー》といいます！！
こちらは、かぶり厚さを確保するために使用します(ー_ー)!!
かぶり厚さは、鉄筋を覆っているコンクリートの厚さのことを言います。
充分なかぶり厚さを確保しておかないと、設計通りの強度が得られないのですよ
さて工事は進み、
3階の床部分の工事を行っています

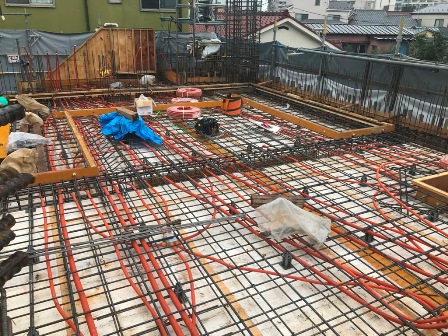

スラブ配筋が行われ、ＣＤ管も設置されていました！！
ＣＤ管とは、電線を通す管になります(^○^)ﾉ
このままコンクリート内に埋め込む埋没専用の管です
いよいよ次回コンクリート打設となります！

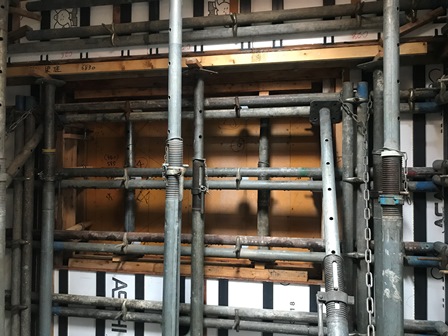

下の階はがっちりと固定されていましたよ
今回は以上になります！
