*基礎配筋が始まりました



皆さま( ノ゚Д゚)こんにちは





関東地方、梅雨明けでございます・・sweat01

夏がやって来ますねーーーーーー(°д°)ヒィッ



今日・明日と府中市にて現場見学会を開催しておりますpaper



ご興味のある方はぜひともご来場くださいませい(・∀・)

見学会詳細情報はこちら





さてさて。

昨日、豊島区駒込の現場に行ってまいりましたーrunrun



工事の様子をご紹介したいと思います___〆(._.)










工事は、基礎配筋が始まりました!



前回のブログで、捨てコン打設の様子をご紹介いたしましたがっ。

捨てコン上に基礎エースを打ち付けますpaper

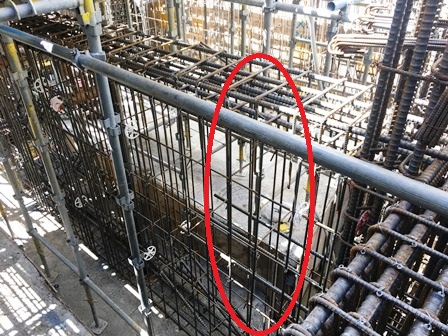

ちょっと見えにくいですが、赤丸で囲んだものが基礎エース。(´ー`)

鉄筋の受け金物になります。










基礎エースの高さをそろえ、梁の主筋を並べます。

太い鉄筋が梁の主筋です(^ω^)



その主筋に対して、巻き付いている細い鉄筋があばら筋という補強筋となりますchick

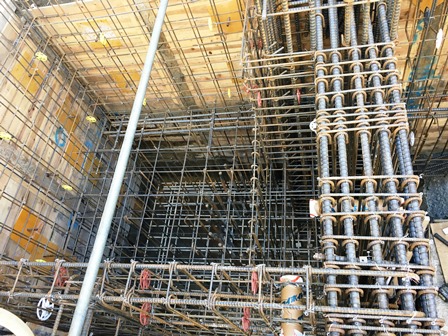

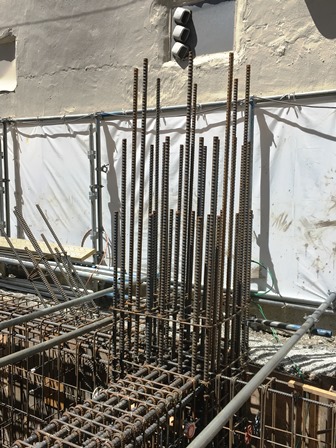

柱の鉄筋も組まれていますねー。|д゚)



先程と同じように、太い鉄筋が柱の主筋となりますpaper

そして横方向に巻き付いている鉄筋を、帯筋といいます。



あばら筋のように、補強筋としての役割を果たしますが

使用する箇所によって呼び名が変わりますよ!

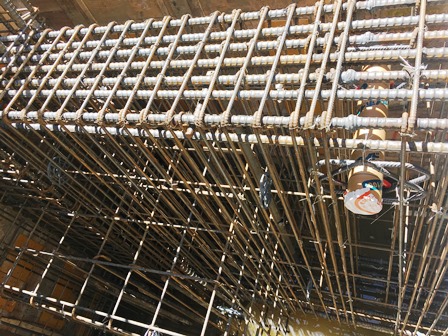

赤や白の丸いものが、鉄筋に挟まっているように見受けられます。

これはスペーサーといって、コンクリートのかぶり厚さを確保する為に必要な物ですflair



かぶり厚さは鉄筋を覆うコンクリートの厚さで、

これをきちんと確保できていないと、設計通りの強度が得られないのです・・・orz










以上!

今回はここまでとなりますーfishfish



次回のブログもおたのしみにっ







- - - hairsalon キリトリ - -



豊島区駒込にてRC造賃貸マンションを建設しておりますmovie

地上10階建、間取は1K・1LDK・2LDKデス。



完成は2019年7月を予定(´▽`)おたのしみに







着工中・着工準備中物件

見学会情報

朝日建設のHP

*捨てコンクリートの打設



皆さま( ノ゚Д゚)こんにちは





梅雨時期ではありますが、今日はスッキリ晴れて嬉しいですsun

また明日から雨の日々に戻るみたいで・・・次に太陽が見れるのはいつだろう?笑



なんだか憂鬱ですorz





今日はお天気が良かったので、駒込の現場に行ってきましたε=ε=ε=┌( ;゚д゚)┘

早速工事の様子をご紹介したいと思いますrun










現場に付くと、生コン車とポンプ車が!

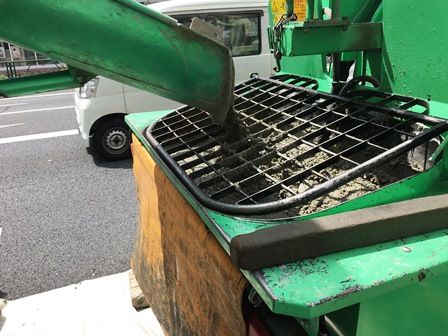

バケットに生コンを卸していますchick

ポンプ車に搭載されたポンプに吸い込まれ、押し出されるコンクリート・・・

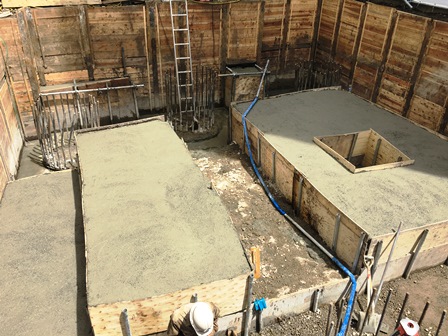

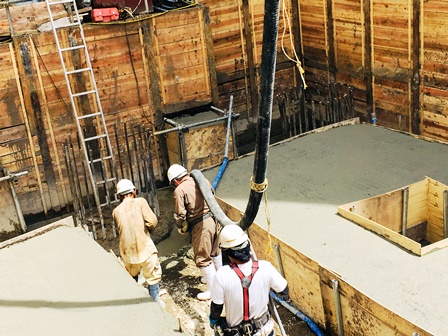

捨てコンクリートの打設を行なっておりますpaper

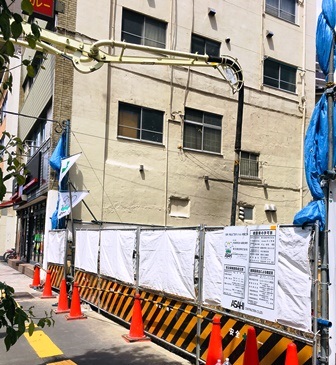

管を通して

生コンクリートが打ち込み箇所まで送られていきますε=ε=ε=┌( ;゚д゚)┘










捨てコンクリートは建物の床になるものではありませんが、



建物を建てるための基準線を出し、地面をならすことで足場をつくりやすくしたり、

職人さんの作業をしやすくしたりする、などが主な役割になりますshine

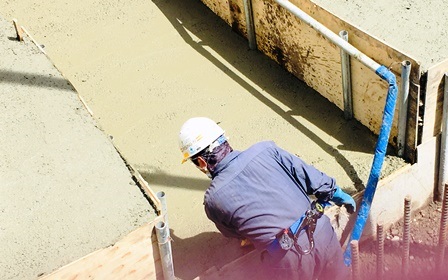

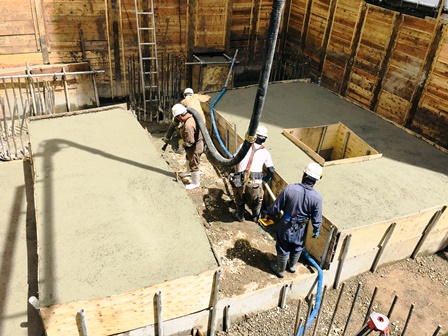

打設をし終えたところは、表面を均します。

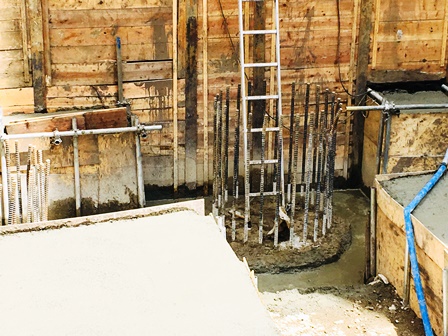

以前に打ち込んだ、現場打ちの杭!覚えていますでしょうかeyeお さ ら い

この杭の頭を処理しました(^ω^)



コンクリートを打ちましたが、頭の部分が削られて鉄筋が見えますねsign01










杭を打つ際に掘削作業を行いましたが、その時に

掘削孔を保護するために、ベントナイト溶液を使っていたのです。



そして、コンクリートを打設するときにはこのベントナイトを抜き上げながらの打設になるので、

最初の部分は、コンクリートとベントナイトがどうしても混ざり合ってしまうのですsweat02



そうした不純物を取り除く作業が、杭頭処理となります。(´ー`)










以上!

今回はここまでになりますーfish



次回のブログもよろしくどうぞ(・∀・)







- - - hairsalon キリトリ - -



豊島区駒込にてRC造賃貸マンションを建設しておりますmovie

地上10階建、間取は1K・1LDK・2LDKデス。



完成は2019年7月を予定(´▽`)おたのしみに








着工中・着工準備中物件

見学会情報

朝日建設のHP

*根伐工事が始まりました



皆さま( ノ゚Д゚)こんにちは





本日、横浜市にて現場見学会を開催しております!

ご興味のある方は、ぜひともご来場くださいませい(^ω^)








では( ̄^ ̄)ゞ

豊島区駒込の現場日記を更新いたします____run



JR山手線「駒込駅」から歩いて4分ほどの所で、

賃貸マンションの工事を行なっております!

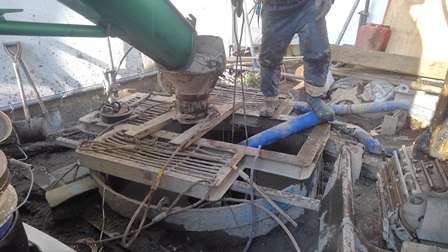

前回までのブログでは、現場打ちの杭工事をご紹介してきましたsign01

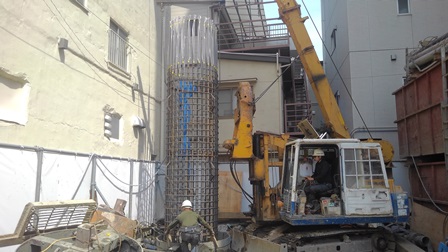

鉄筋カゴを挿入し、コンクリートを流し込んで杭を形成する工事です。

工事の様子はこちらから













杭を打ち込む・・・というと、もう一つ杭がありまして。

最初の方にご紹介した、山留め杭H鋼fish



これをなんのために打ち込んだのかというと・・・。

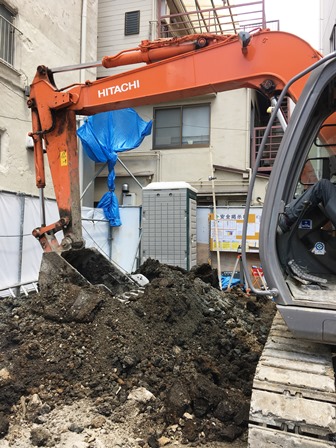

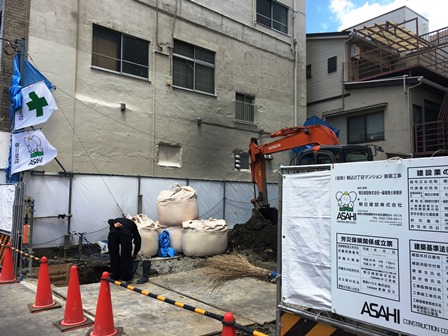

現場打ち杭が終わり、掘削作業が始まります。

これを根伐工事といいますpaper



建物を支える、基礎をつくるスペース確保のために、

重機で掘り進めていきますε=ε=ε=┌( ;゚д゚)┘










すると。

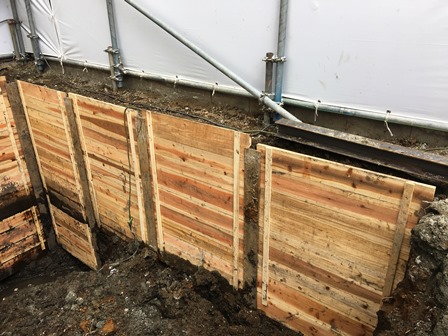

見えてきました、H鋼と矢板( ゚д゚ )



掘ったそばから土砂崩れが起きないように、壁をつくっていますpaper

H鋼の間に矢板を挟んでいるのです。



根伐工事と同時進行で進んでいくこの工事を、山留工事といいます(^-^)










以上!



ここまでになりますー(・∀・)

次回のブログも宜しくお願いいたしますrun
