☆完成したら見えない部分を覗き見!基礎型枠配筋工事

みなさま、こんにちは(^∇^*)/



今日はクリスマス・イブですねshine

北アメリカ航空宇宙防衛司令部・NORADが

日本時間の本日17時よりサンタさんの追跡するそうです!!

そのサイトがコチラ。

【Official NORAD Santa Tracker】

是非、今晩のぞいてみて下さいwink



 さて、それでは現場の様子をご紹介いたします(・_・  )ゞ






前回、基礎配筋工事の準備段階だった当現場。

【完成したら見えない部分を覗き見!基礎配筋工事】






先日ご紹介した「基礎エース」が打ち付けられ、

配筋・型枠工事が開始されました!!

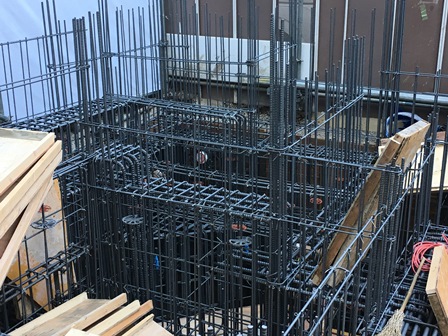

設計図に従い鉄筋を組むことを「配筋」と言いますflair

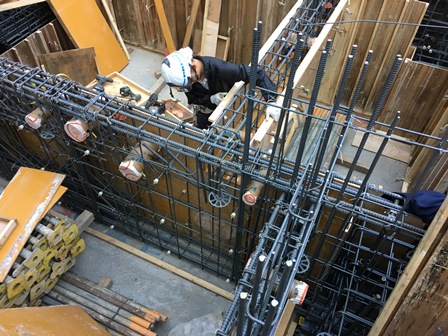

職人さんが配筋を囲うように設置しているものが「型枠(コンパネ)」になりますflair

型枠と型枠の間にコンクリートが打設されますpaper



型枠を設置する際に使用するのがこちらeye

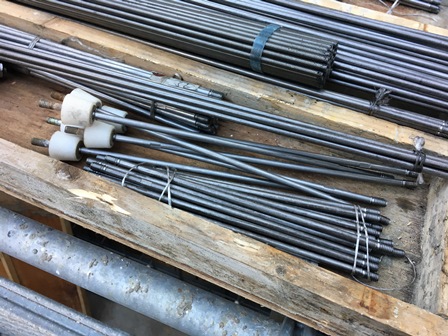

セパレータ






ピーコンですpaper

セパレータは、内側と外側の型枠の間隔を一定に保つ役割があり、

ピーコン はその先端に装着するものになります。






ピーコンから出ているネジをコンパネに通し、

フォームタイというものを型枠を貫通したネジに装着します。

こちらがフォームタイですpaper






この鳥の翼のような部分とコンパネとの間に単管を固定し、

型枠が立込まれますpaper






今回の現場日記は以上です(・_・  )ゞ






cloud完成予想パースcloud




2018年6月完成予定



地上5階建

1K 9世帯

1LDK 1世帯

店舗 2戸






入居に関するお問い合わせはコチラ

(株)FROM

0800ー1118ー266







building近隣物件building






(仮称)神田神保町1丁目マンション

2018年1月完成予定。

当物件の真裏に建設中の店舗併用賃貸マンションです。






朝日建設HP

イベント・見学会情報

現場日記一覧



朝日建設へのお問い合わせはこちら

☆完成したら見えない部分を覗き見!基礎配筋工事

みなさま、こんにちは(^∇^*)/



本日より上野動物でシャンシャンが一般公開されますね!!

テレビで見るより生で見る方が、はるかに可愛いんでしょうね(*´∇`* )!

実際に見てみたいものですが、

抽選で当たらないと見れないんですよね・・・・( ´_ゝ`)

しかも当選倍率46倍だったとか・・・

見たい気持ちはやまやまですが難しそうです・・・



少々前置きが長くなってしまいましたが、

気を取り直して現場の様子をご紹介いたします(・_・  )ゞ

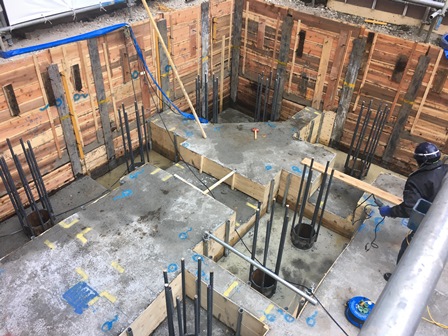

先日、捨コン打設を終えた現場はこのようになっておりました!!

以前埋めたの頭部分が顏をのぞかせる深さまで掘り下げられているのが分かりますね!

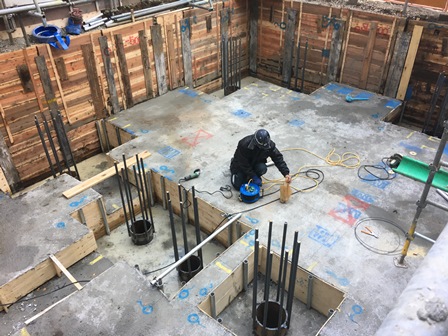

捨コンを打った面にはこのように黄色で印が描かれていましたeye

これは墨出しで出した線に分かりやすく色づけしたものになります。

墨出しとは原寸の設計図を現場に描く作業になりますflair

この先、この墨に従い基礎の鉄筋が組まれていきます。



さて、その基礎の鉄筋を組んでいく際に使用する資材が

搬入され初めておりました!

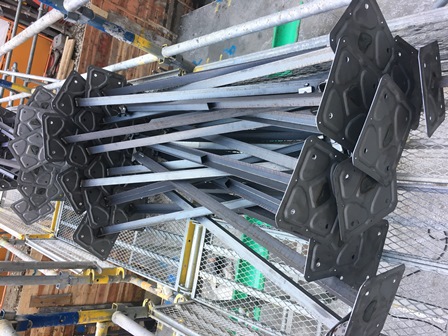

こちらは基礎エースというものになりますflair



鉄筋を組む前に捨コンに打ち付けられるもので、

基礎エースを基礎の高さに合わせ、鉄筋を並べることで

鉄筋の高さを一定にすることができるものになりますflair



これより鉄筋なども搬入され、基礎配筋工事が始まります!!

今回の現場日記は以上です(・_・  )ゞ






cloud完成予想パースcloud




2018年6月完成予定



地上5階建

1K 9世帯

1LDK 1世帯

店舗 2戸






入居に関するお問い合わせはコチラ

(株)FROM

0800ー1118ー266







building近隣物件building






(仮称)神田神保町1丁目マンション

2018年1月完成予定。

当物件の真裏に建設中の店舗併用賃貸マンションです。






朝日建設HP

イベント・見学会情報

現場日記一覧



朝日建設へのお問い合わせはこちら

☆完成したら見えない部分を覗き見!捨コン打設



みなさま、こんにちは(^∇^*)/



本日東京・2物件神奈川・1物件

計3物件で見学会を開催致しております!!




【画像クリックで拡大】

お部屋をお探しの方、マンションの建設をお考えの方、

どんな建物を建てているのかご興味のある方は

是非、この機会にご見学にいらっしゃってくださいhappy01



さて、それでは現場の様子をご紹介いたします(・_・  )ゞ






前回ご紹介した根伐り・山留が4面すべてに施された状態になりましたpaper

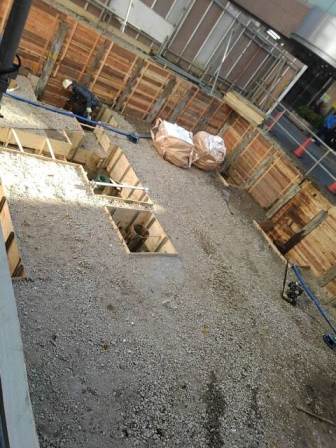

その後、砕石を敷き転圧された状態が写真の様子になります。

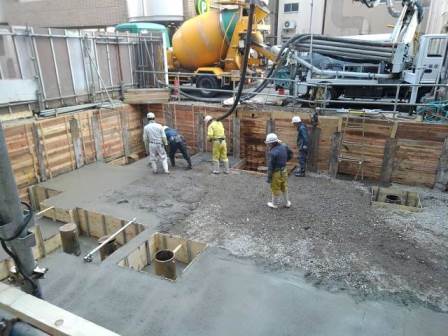

ここに、タイトルにもございますように捨コンというものを打設しますsign03

(※打設=コンクリートを流し入れること)






捨てコンクリートを略して捨コンと言いますflair

この打設しているコンクリートは強度のあるコンクリートではございません。

この後、基礎の鉄筋を組んでいく際に凸凹の砕石の上に直に組むと

設計図通り水平に組んでいくことができないため、

単に平面を作り出すためにこのコンクリートを打設しますpaper



そのため「捨て」コンと言われていますが、

建物の基礎に関わる必要不可な下処理のコンクリートになりますdangerdangerdanger



無事、打設が完了致しましたので、次回より基礎の鉄筋を組む作業になります!!

今回の現場日記は以上です(・_・  )ゞ






cloud完成予想パースcloud




2018年6月完成予定



地上5階建

1K 9世帯

1LDK 1世帯

店舗 2戸






入居に関するお問い合わせはコチラ

(株)FROM

0800ー1118ー266







building近隣物件building






(仮称)神田神保町1丁目マンション

2018年1月完成予定。

当物件の真裏に建設中の店舗併用賃貸マンションです。






朝日建設HP

イベント・見学会情報

現場日記一覧



朝日建設へのお問い合わせはこちら

☆完成したら見えない部分を覗き見!根伐り・山留工事

みなさま、こんにちは(^∇^*)/



12月に入りましたね!!

2017年も残り1ヶ月を切りました(・o・)

先日発表された「流行語大賞」crown

今年は「インスタ映え」と「忖度」でした!!



これまでの流行語大賞が気になった方は、

是非こちらで懐かしんでみてくださいcatface【2017年流行語大賞】



さて、それでは現場の様子をご紹介いたします(・_・  )ゞ

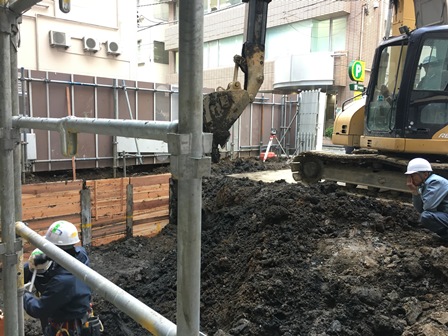

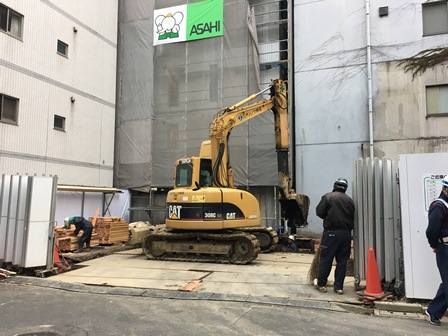

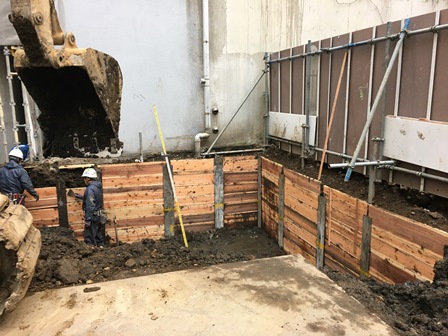

現場に着くとパワーショベルが掘削作業を行っておりましたeye






こちらの作業は根伐り工事というものになりますflair

基礎を作るための前段階で地面を掘り下げ、空間を作っています。

なぜ「根伐り」と呼ばれているかというと

昔、敷地を切り開くためには植物の根を切らなければならなかったから

なんだそうですpencil

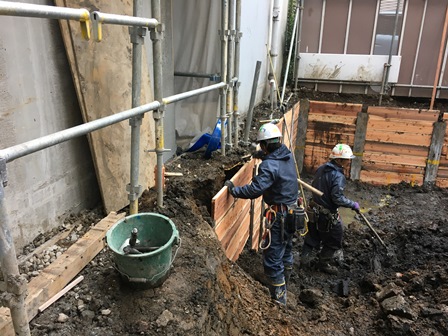

掘削され土壁状態になる部分は、

このように木の板で壁をつくり、土が崩れてこないようにします。

こちらの作業は山留工事というものになりますflair

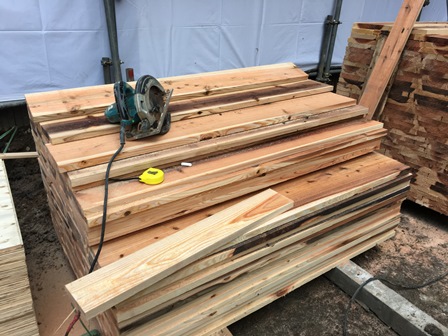

こちらが使用されている木の板、「矢板」というものになりますflair

この板を事前に地中へ打ち込んだ鉄骨と鉄骨の間に入れて壁を作っています。






この作業に至るまでの詳しい様子は、こちらをご覧くださいませpaper






この作業を四方を囲うように行っていきます。

それでは今回の現場日記は以上です(・_・  )ゞ
