☆1階立ち上がりコン打設

みなさま、こんにちは(^∇^*)/



昨日の雪には驚かされましたが、今日は春の陽気が戻ってきましたねcherryblossom

東京の桜は開花したようですので満開咲き誇るのが

いつになるのか、とても楽しみです(*´∇`*)

お花見、行きたいなぁ・・・・・・・・・



さてそれでは現場の様子をご紹介いたします(・_・  )ゞ






先日ご紹介した1階躯体の配筋工事、型枠の立て込み工事が完了し

今回は1階のコンクリート打設になりますo(○`・д・´○)ノ

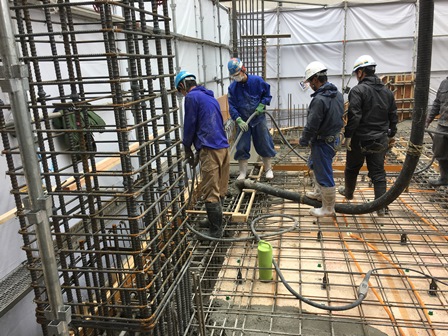

足場を上がると絶賛打設中でございましたpaper

打設の流れは【基礎コン打設】と同様の流れで行われていきます。

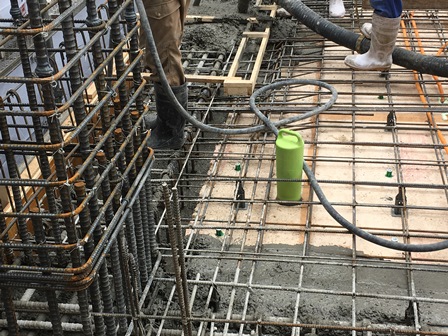

こちらの黄緑色のものはスミポイントと呼ばれるものになります。

コンクリートが固まり次第抜いて穴を開けるものです。

この穴は下階の墨をそのままそっくり、この階の床に写すために使用しますflair



この穴より「下げ降り」というものを通して下階に引いた墨の位置を読んでいきます

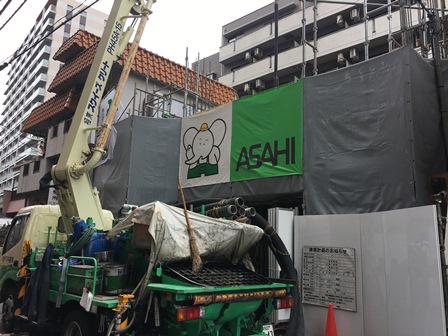

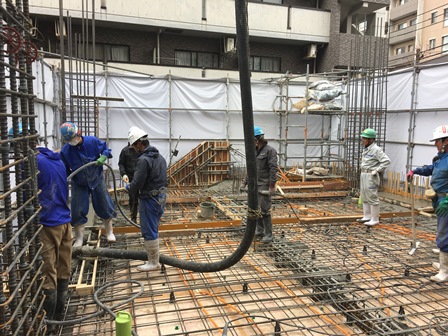

ポンプ車からのから伸びたホースより、躯体内に生コンが流し込まれていきます。

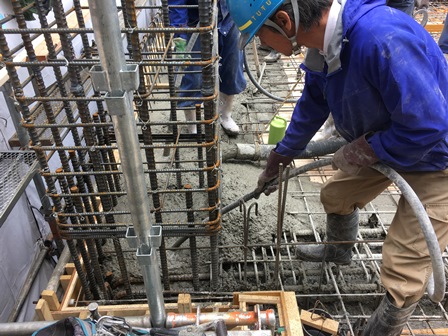

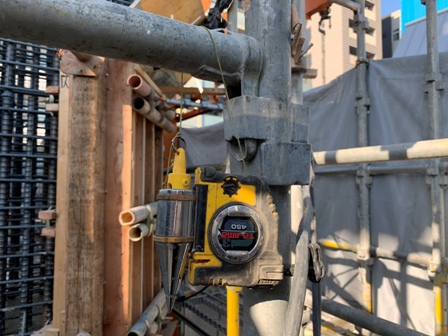

こちらの青い作業を着た職人さんが持っているのは

コンクリートバイブレーターというものになります

鉄筋やコンクリートに振動を与えることで、

流し込んだコンクリートの中の空気を抜き、コンクリートの密度を高めていますflair

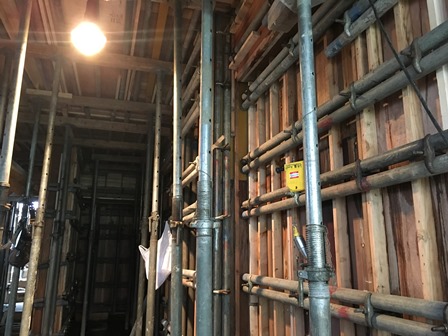

一方、躯体内はこのようになっております。

天井を支えるようにいくつも立っているのはサポートというものになりますflair

こちらは1本で1トンを支えること出来る、力持ちな器具ですrock

コンクリートの重さや打設時の圧力に耐えらえるよう、

ガッチリと固定されております!!!

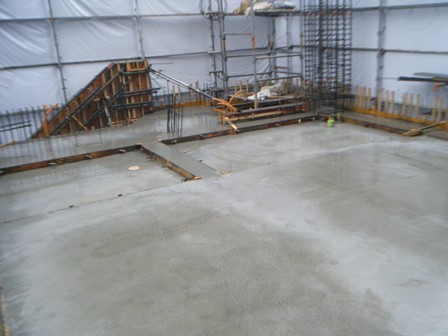

そして1階コンクリート打設完了です( ̄^ ̄)ゞ



次回より、2階躯体工事に入ります。

今回の現場日記は以上です(・_・  )ゞ






sun完成予想パースsun



正面phot - コピー.jpg

2018年9月完成予定



1DK(6戸)・2LDK(2戸)






朝日建設HP

イベント・見学会情報

着工中・着工準備中物件一覧

お問い合わせ

☆1階型枠配筋工事



みなさま、こんにちは(^∇^*)/



本日は杉並区相模原市中央区にて

賃貸マンションの完成見学会注文住宅モデルハウス見学会

をそれぞれ開催いたしておりますsun






16:00まで、予約なしでご覧頂けますので

是非この機会にご来場くださいませconfident



【賃貸マンション完成見学会】

【注文住宅モデルハウス見学会】






さて、それでは現場の様子をご紹介いたします(・_・  )ゞ






基礎の工事が完了し、1階の躯体工事が始まりました!!!






現在、壁の配筋型枠(コンパネ)の立込みを行っておりますeye

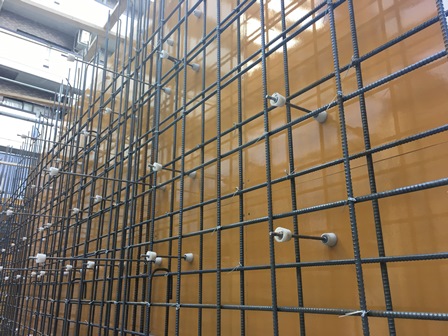

コンパネから飛び出すようにくっついているのは

ピーコンセパレーターになります。



こちらがピーコン






こちらがセパレーターです






セパレーター は内側と外側の型枠の間隔を一定に保つ役割があり、

ピーコン はその先端に装着するものになります。

ピーコンから出ているネジをコンパネに通し、

フォームタイというものを型枠を貫通したネジに装着します。

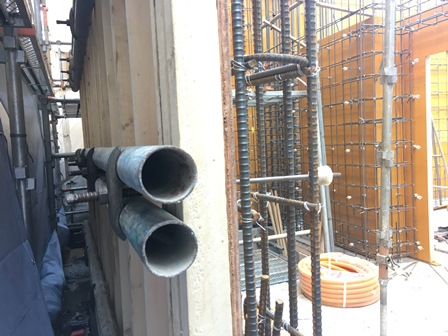

こちらがフォームタイです

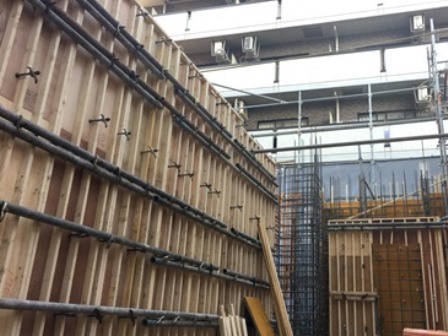

この鳥の翼のような部分とコンパネとの間に単管を固定し、

型枠が立込まれますpaper

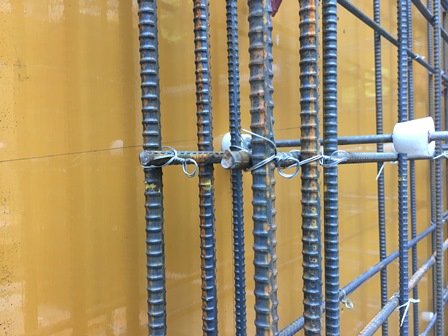

鉄筋は配筋図という配筋方法が記された図面を基に

行われいていきます。

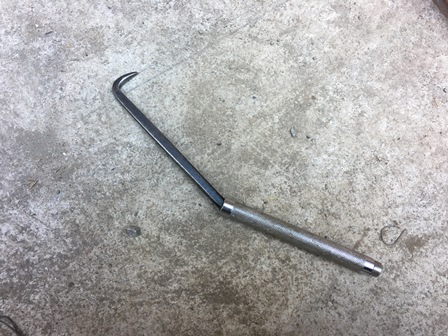

こちらのハッカーという工具を使い、

結束線でクルクルっと鉄筋同士を固定していきます






このようにして、配筋・型枠の立込みが行われていきます。

今回の現場日記は以上です(・_・  )ゞ
